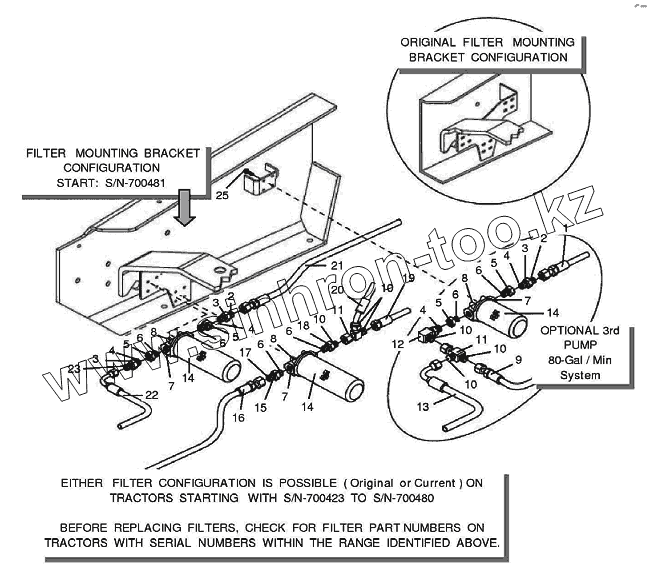

Каталог запасных частей к технике: Versatile серии HHT. 6HFS01 Фильтр гидравлической системы, установка и подключение
1
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
7а
7b
7с
8а
8а
8а
9
10
10
10
10
10
11
11
12
13
14а
14b
14с
15
16
17
18
19
20
21
22
23
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86033145 | Рукав 3/4dmх3025мм 100r1 | |
| 2 | 9991976 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 3 | 86033259 | Штуцер 1.1875orfs 1.3125orb | |
| 4 | 167268 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 5 | 86035109 | Переходник 1-5/16orb, 1-5/8orb | |
| 6 | 570186 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR | |
| 7а | 86029291 | Корпус фильтра масляного | |
| 7b | 86033067 | Фильтр масла для гидравлических систем | |
| 7с | 86026540 | Крышка фильтра гидравлического | |
| 8а | 86017476 | Индикатор давления | |
| 8b | 86033102 | Ремонтный комплект | |
| 9 | 86033153 | Рукав 3/4dmх1500мм 100r1 | |
| 10 | 9824050 | Кольцо уплотнительное 0.926 IDX0.070 THK BU | |
| 11 | 86033271 | Тройник 1-7/16rfs, 1-7/16orfs | |
| 12 | 9824540 | Фитинг 90, 1-5/16orb 1-7/16ofs | |
| 13 | 86033146 | Рукав 1dmх3150мм 100r1 | |
| 14а | 86029146 | Элемент фильтрующий масла для гидросистем и трансм | |
| 14b | 86033080 | Фильтр | |
| 14с | 86029162 | Элемент фильтрующий масла для гидросистемы | |
| 15 | 9840325 | Штуцер 1-11/16orfs 1-5/8orb | |
| 16 | 86032871 | Рукав 1.25dmх700мм 100r1 | |
| 17 | 9824051 | Уплотнительное кольцо, внут.диам.1.176dm толщина 0.070dm | |
| 18 | 86033262 | Штуцер 1-7/16orfs 1-5/8orb | |
| 19 | 86032872 | Рукав 3/4dmх3050мм 100r1 | |
| 20 | 86032833 | Рукав 1dmх1650мм 100r1 | |
| 21 | 86032873 | Рукав 3/4dmх3250мм 100r1 | |
| 22 | 86032874 | Рукав 3/4dmх875мм 100r1 | |
| 23 | 9993141 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 25 | 43138 | Болт M10x1.5x20 Cl 8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
