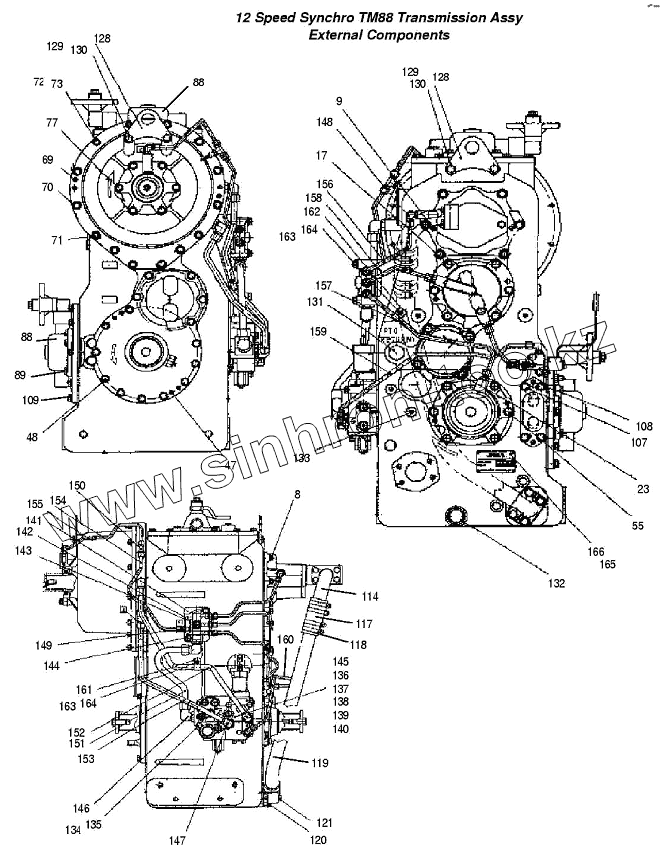

Каталог запасных частей к технике: Versatile серии HHT. 5TRN10 Внешний вид деталей КПП HHP
8
9
17
23
47
48
55
69
70
71
72
73
77
88
88
89
107
108
109
114
117
118
119
120
121
128
128
129
129
130
130
131
132
133
134
135
137
140
141
142
143
144
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
163
164
164
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 8 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 9 | 86508495 | Штифт 12.0x24.0 | |
| 17 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 23 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 47 | 86508495 | Штифт 12.0x24.0 | |
| 48 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 55 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 69 | 86508495 | Штифт 12.0x24.0 | |
| 70 | 86508495 | Штифт 12.0x24.0 | |
| 71 | 86509604 | Винт с гексагональной головкой с фланцами M12x75 | |
| 72 | 86021653 | Болт М12 | |
| 73 | 9706685 | Гайка M12х1.75 | |
| 77 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 88 | 86033611 | Переключатель в сборе, КПП HHP-L4WD | |
| 89 | 86019038 | Болт | |
| 107 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 108 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 109 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 114 | 86033552 | Всасывающий патрубок А КПП, HHP L4WD | |
| 117 | 86001245 | Патрубок | |
| 118 | 86050202 | Зажим 2.5 | |
| 119 | 86033551 | Всасывающий патрубок В КПП, HHP L4WD | |
| 120 | 9670066 | Болт M12x1.75x30 Cl-8.8 | |
| 121 | 86509603 | Болт M12x1.75x65 Cl-8.8 | |
| 128 | 86001253 | Кронштейн | |
| 129 | 300388 | Болт M12x1.75x25 8.8 Pl | |
| 130 | 86511324 | Шайба 13.27X24.00X2.500 PL | |
| 131 | V16984 | Пробка 1-5/16dm | |
| 132 | 86511006 | Пробка 1.1875 - 12unf | |
| 133 | 86508737 | Пробка 7/8 - 14unf | |
| 134 | 120074 | Болт M10x1.50x90 Cl-8.8 Pl | |
| 135 | 378244 | Шайба М10 | |
| 137 | 86020169 | Уплотнительное кольцо, нитрил JIS B2401 P10A | |
| 140 | 86516151 | Штифт 8х16 | |
| 141 | 86001254 | Коллектор | |
| 142 | 86033558 | Пробка 7/16 - 20 | |
| 143 | 9625178 | Пробка 9/16dm, сталь | |
| 144 | 86509603 | Болт M12x1.75x65 Cl-8.8 | |
| 146 | 322894 | Фитинг 90, 1-1/16 Jicx1-1/16 Orb | |
| 147 | 164910 | Патрубок 90 7/8MJICx7/8ORB | |
| 148 | 76344 | Фитинг 90, 9/16mjicx9/16orb -18unf | |
| 149 | 76350 | Штуцер 9/16mjicx9/16morb | |
| 150 | V2844 | Тройник 9/16 - 18unf | |
| 151 | 86001255 | Трубка масляная 3/4, КПП | |
| 152 | 86001256 | Трубка масляная 5/8, КПП | |
| 153 | 86001257 | Трубка масляная 5/8, КПП | |
| 154 | 86001258 | Трубка масляная 3/8, КПП L4WD | |
| 155 | 86033553 | Трубка масляная 3/8, КПП HHP L4WD | |
| 156 | 86001260 | Трубка масляная 3/8, задняя, КПП | |
| 157 | 86011722 | Трубка масляная 3/8, КПП L4WD | |
| 158 | 86001262 | Трубка масляная 3/8, 1-го промежуточного вала КПП | |
| 159 | 86019050 | Трубка гидравлическая | |
| 160 | 86019051 | Трубка тормоза КПП | |
| 161 | V86576 | Хомут 0.625 | |
| 162 | 86050346 | P-образный зажим с покрытием, o 0.38 | |
| 163 | 378056 | Болт M6x1.0x10.0 Cl 8.8 | |
| 164 | 140015 | Шайба плоская 6.40x14.00x1.60 |
