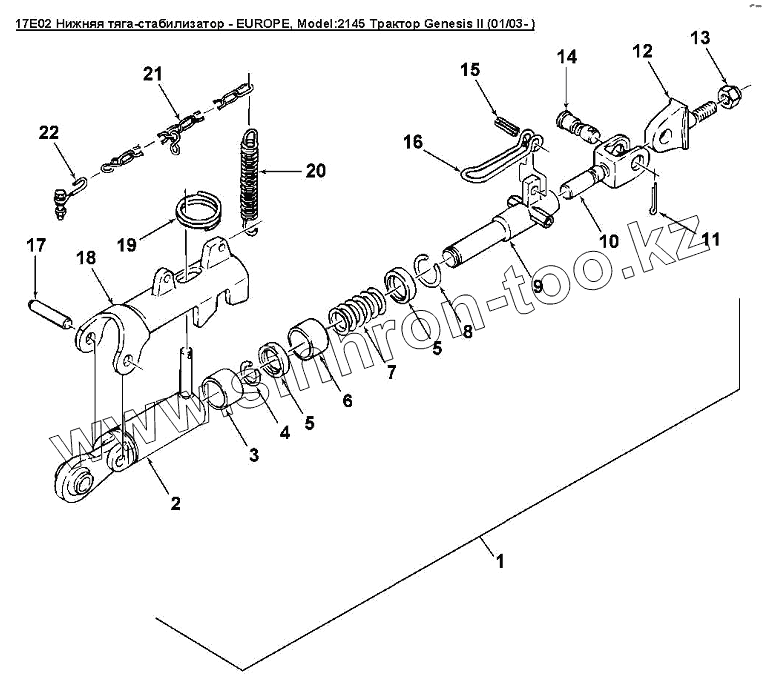

Каталог запасных частей к технике: Versatile серии GENESIS. 17E02 Нижняя тяга-стабилизатор - EUROPE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86508445		Нижняя стабилизирующая тяга
2	86010955		Корпус
3	86010948		Втулка, длина 47.5
4	86011042		Стопорное кольцо
5	86010946		Кольцо направляющее
6	86010949		Втулка, длина 32.5
7	86010950		Пружина
8	86011043		Стопорное кольцо
9	86010957		Фиксатор
10	86010947		Вилка
11	9515820		Шплинт, 6.3х40
12	86010952		Кронштейн
13	86011045		Контргайка М24
14	86010944		Палец
15	86011031		Палец 10х32мм
16	86010951		Фиксатор
17	86011032		Ось 20х85мм
18	86010956		Фиксатор
19	86010945		Кольцо
20	86010953		Пружина
21	86010954		Цепь
22	86010958		Крюк

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
