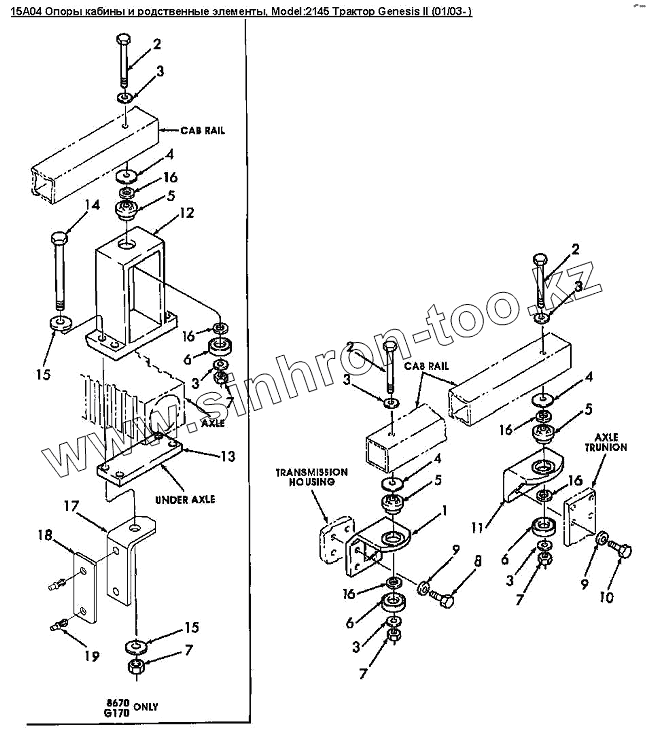

Каталог запасных частей к технике: Versatile серии GENESIS. 15A04 Опоры кабины и родственные элементы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
7
8
9
9
10
11
12
13
14
14
14
15
15
16
16
16
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 9841168 Кронштейн, Genesis
2 9846394 Болт 0.75x7.00 Gr-8 Pl
3 86508429 Шайба, 0.75х2.50х0.31GR5 PL
4 86502976 Шайба диам.внутр.0.781 наруж.3.75 толщина 0.25dm Pl, сталь
5 86002741 Изолятор
6 86002741 Изолятор
7 280375 Контргайка стальная 0.75NC GRC
8 120090 Болт M16x50 8.8Pl
9 394631 Шайба 17.00X34.00X4.00 HDN
10 120093 Болт M16х80 8.8pl
11 9846304 Кронштейн
12 86509830 Опора
13 86509834 Кронштейн
14 812931 Болт 0.750х11.00 Gr8 Pl
14 86509801 Болт 75unc x10.75 gr8 Pl
15 9706679 Шайба 0.798x1.25x1.35 Hdn, сталь
16 26260 Шайба
17 86505388 Уголок
18 83998656 Световозвращатель
19 86511322 Заклепка 5.55 X 11.89
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
