Каталог запасных частей к технике: Versatile серии GENESIS. 13A04 Сиденье оператора, серия SST

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
8
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24

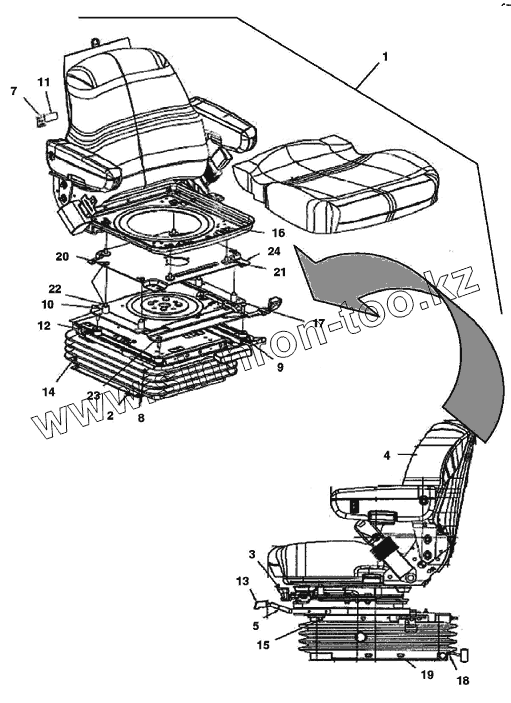

Позиция на иллюстрации Заводской номер детали Название детали
1 86032735 Сидение оператора в сборе
2 86034328 Основание подвески сидения
3 86034327 Шарнир основания сидения оператора
4 86034326 Спинка сидения
5 86034325 Направляющая
8 86034323 Фиксатор каретки левый
9 86034322 Фиксатор каретки правый
10 86034321 Втулка
12 86000696 Втулка
13 86034320 Рукоятка
14 86000687 Чехол подвески сидения
15 86000685 Болт 5/16 - 18unc x 0.75
16 86034318 Гайка 5/16 - 18unc
17 86034345 Болт 5/16-18 UNC-2A
18 86000689 Гайка
19 86000688 Фиксатор
20 88854 Гайка 5/16-18
21 86000705 Шайба диам.внутр.0.390 наруж.1.120, сталь
22 V12251 Болт 0.31x1.50 Gr-5 Pl
23 V12084 Болт 5/16-18х1.25 Pl
24 86034329 Переходник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
