  5. 13A02 Поворотный механизм сидения, направляющие

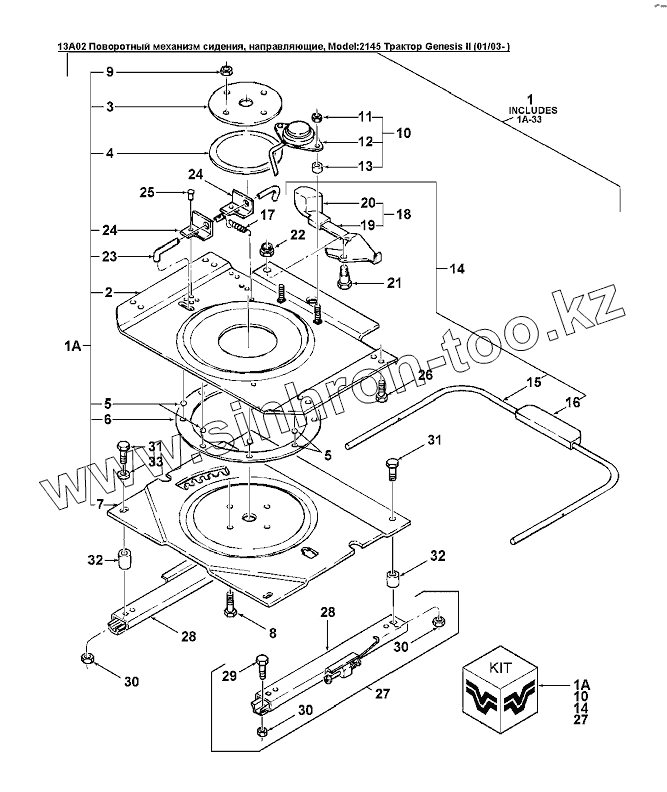

Каталог запасных частей к технике: Versatile серии GENESIS. 13A02 Поворотный механизм сидения, направляющие

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1A
1A
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
20
21
22
23
24
24
25
26
27
27
29
30
30
30
31
31
32
32
33
Позиция на иллюстрации Заводской номер детали Название детали
1 86502493 Сидение с ремнем
1 86502494 Сидение без ремня
1A 86502163 Поворотная плита
2 NS Левая боковина в сборе
3 NS Левая боковина в сборе
4 NS Левая боковина в сборе
5 PL Топливный цилиндр
6 NS Левая боковина в сборе
7 NS Левая боковина в сборе
8 88011 Болт G5 3/8dm-16 x 1-1/4dm
9 88902 Контргайка 3/8dm-16
10 86502159 Датчик присутствия оператора
11 9635082 Гайка 0.312nc Gr5 Pl
12 NS Левая боковина в сборе
13 86508380 Кольцо
14 86502156 Комплект рычагов
15 NS Левая боковина в сборе
16 86508210 Рукоятка
17 PL Топливный цилиндр
20 86508211 Рукоятка
21 PL Топливный цилиндр
22 PL Топливный цилиндр
23 86508382 Фиксатор шарнира сидения
24 86508381 Кронштейн
25 87467 Заклепка 3/16dm x 3/8dm
26 88275 Болт G5 5/16dm-18x1-1/4dm
27 86502160 Комплект деталей направляющей
29 84792 Болт 5/16dm-18x3/4dm
30 280736 Контргайка 5/16dm - 18
31 87657 Болт 0.31х1.25 Gr-5
32 86508383 Втулка
33 87362 Шайба 0.310 Pl, сталь
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
