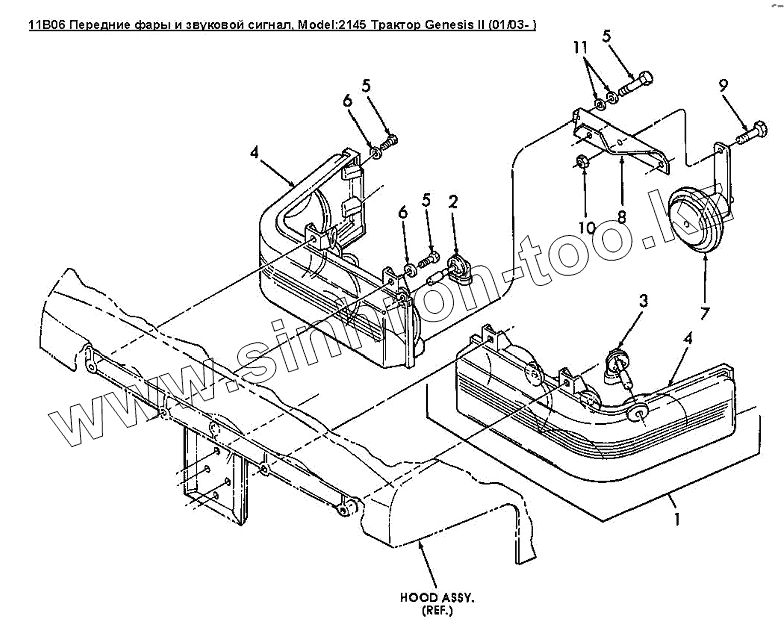

Каталог запасных частей к технике: Versatile серии GENESIS. 11B06 Передние фары и звуковой сигнал

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

4

4

5

5

5

6

6

7

8

9

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86514346		Фара правая передняя
1	86514348		Фара левая передняя
2	9847312		Лампа 12В 50Вт, галогеновая
3	9847313		Лампа 12В 37.5Вт, галогеновая
4	86514347		Правый передний фонарь GENESIS
4	86514349		Левый передний фонарь GENESIS
5	9849663		Болт CL 8.8, M6 x 1 x 16
6	140040		Шайба 6.96 x 22.00 x 2.00, сталь
7	9821300		Кронштейн звукового сигнала в сборе
8	9860045		Кронштейн
9	120104		Болт M8х20 8.8Plt
10	9706690		Гайка M8x1.25
11	9824259		Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь
