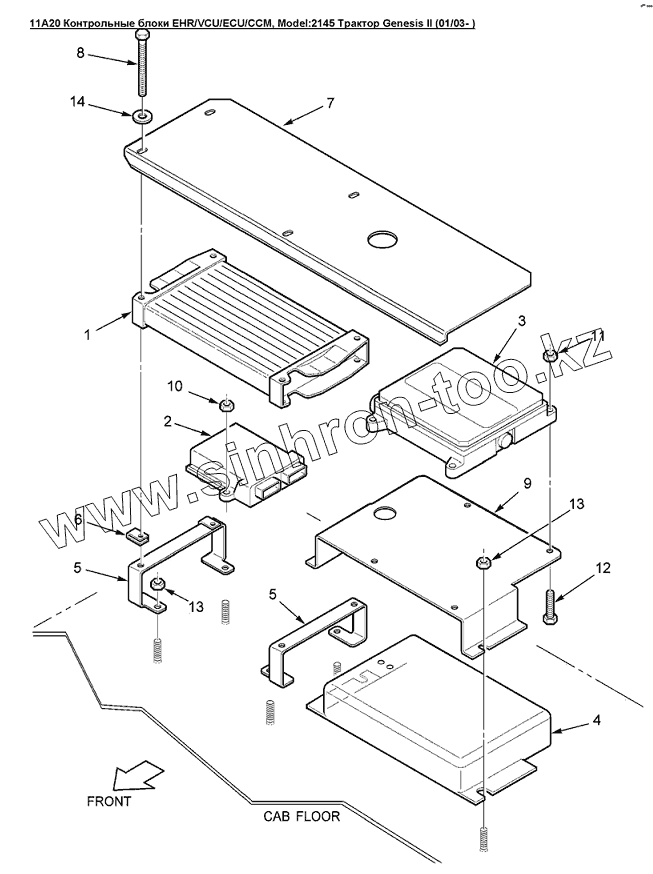

Каталог запасных частей к технике: Versatile серии GENESIS. 11A20 Контрольные блоки EHR/VCU/ECU/CCM

Тип техники

Марка

Модель

Схема

1

2

3

3

3

3

3

3

3

4

5

5

6

7

8

9

10

11

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86029094		Модуль контроля
2	86028125		Блок управления
3	86028121		Модуль контроля двигателя 146kw 196hp Mdl 2145
3	86028122		Блок управления Tier II, 169kw 227hp модель 2160
3	86028123		Блок управления Tier II, 194kw 260hp модель 2180
3	86031546		Модуль контроля двигателя 207kw 278hp Mdl 2210
4	86029954		Блок управления GENESIS Tier-II
5	86030171		Кронштейн
6	9844267		Гайка U М6х1.0
7	86029605		Щит
8	86508569		Болт M6x70 Cl-8.8
9	86029324		Кронштейн
10	353308		Контргайка M6
11	43442		Контргайка M8 x 1.25
12	43128		Болт M8x1.25x30 CL8.8
13	9804277		Гайка M8 Cl-8 Pl
14	9824259		Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
