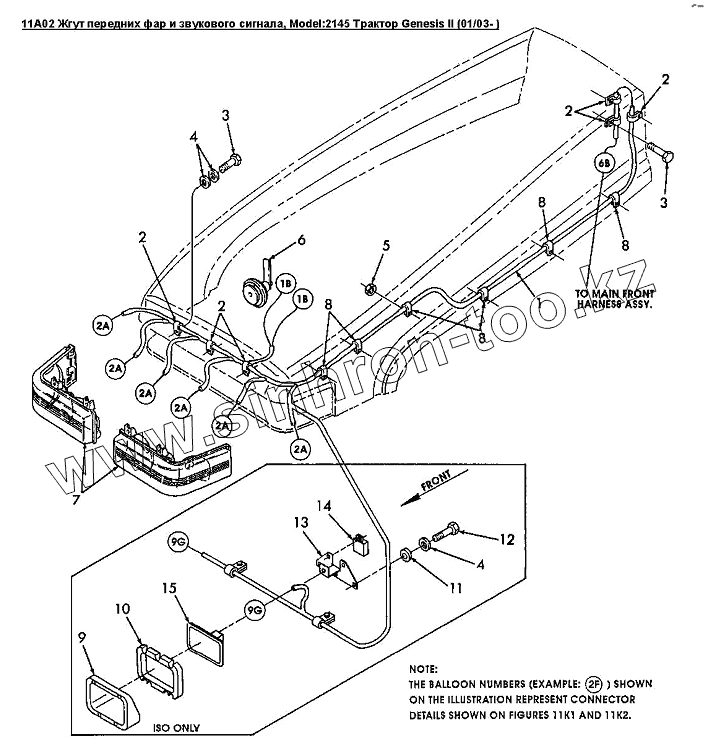

Каталог запасных частей к технике: Versatile серии GENESIS. 11A02 Жгут передних фар и звукового сигнала

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
2
2
2
2
3
3
4
4
5
6
7
7
7
8
8
8
8
9
9
9
10
11
11
11
12
13
14
15
15
15
Позиция на иллюстрации Заводской номер детали Название детали
1 86032037 Жгут передних фонарей
1 9842776 Жгут передних фар
1 86011990 Жгут передний левый
2 86576 Хомут
3 9849663 Болт CL 8.8, M6 x 1 x 16
4 9824259 Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь
5 86514335 Контргайка с нейлоновой вставкой M6 класс 10 PL
6 9821300 Кронштейн звукового сигнала в сборе
7 86514346 Фара правая передняя
7 86514348 Фара левая передняя
8 9861917 Хомут 0.50dm
9 86011853 Корпус фонаря правого
9 86011854 Корпус фонаря левого
10 86012698 Уплотнение фонаря
11 86011895 Крепление нижнее переднего фонаря
11 86011896 Крепление верхнее переднего фонаря
12 86012675 Болт M 6x1x25 Cl-8.8
13 86508738 Кронштейн фонаря
14 86508603 Реле герметизированное с зажимом
15 86500543 Лампа правая
15 86500544 Лампа левая
