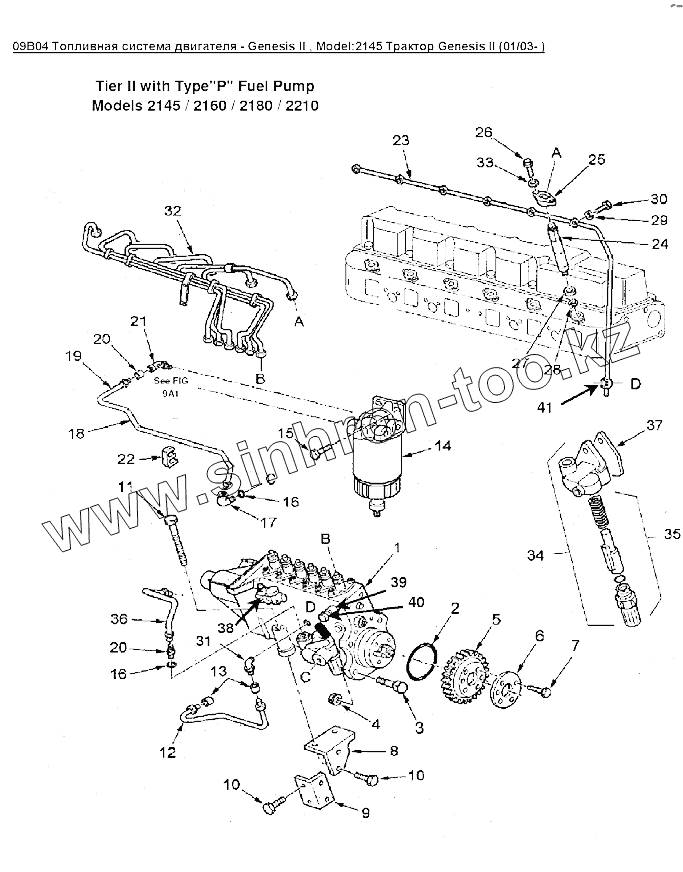

Каталог запасных частей к технике: Versatile серии GENESIS. 09B04 Топливная система двигателя - Genesis II

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
24
24
24
24
25
26
27
28
29
29
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
1 87802630 Насос впрыска топлива
2 81864240 Уплотнительное кольцо, внут.диам.0.720dm толщина 0.118dm
3 81876724 Болт 3/8-16X1.5dm
4 81876857 Контргайка 3/8dm-16
5 87802686 Шестерня привода ТНВД
6 87802687 Фланец
7 81876868 Болт 3/8-16х1.25
8 87802464 Кронштейн ТНВД
9 87802462 Кронштейн
10 83925618 Болт 3/8dm-16x3/4dm
11 87840231 Болт 3/8dm-16x3-1/4dm
12 81879187 Трубка системы смазки ТНВД
13 83994893 Втулка
14 REF Рычаг стояночного тормоза в сборе
15 83949104 Болт 3/8dmx1.00
16 129270 Кольцо уплотнительное 0.414 IDX0.072 THK BUNA
17 83951858 Фитинг 90°, 5/16dm 1/2-20dm
18 87800865 Топливопровод, от фильтра до насоса
19 83955185 Прокладка магистрали топливной
20 83947824 Коннектор топливной магистрали
21 83951858 Фитинг 90°, 5/16dm 1/2-20dm
22 81879204 Фиксатор Genesis
23 87802419 Магистраль слива топлива
24 87802994 Инжектор топлива для двигателя 194/207 кВт
24 87802995 Инжектор топлива для двигателя 146 кВт
24 87802909 Форсунка, двигатель Tier II 169kw (501) 227hp Genisis
25 83958141 Кронштейн форсунки
26 87840522 Винт с шестигранной головкой 5/16in - 18 x 1 3/8in
27 81876874 Уплотнение, форсунки
28 81873921 Шайба впрыска топлива
29 87802602 Шайба медная 6мм
29 87803665 Шайба медная уплотнительная
30 87800617 Болт
31 81876886 Фитинг
32 87803662 Труба и зажим
32 87803813 Трубка топливная с 2 фиксаторами в сборе, диам. 2м
33 80681 Шайба 0.31PL
34 86034160 Насос подачи топлива
35 87791069 Фильтр
36 87801964 Труба топливного насоса
37 87790581 Сальник насоса подачи топлива
38 14453081 Уплотнительное кольцо внут.диам.10.82 толщина 1.78
39 86032215 Сливной клапан ТНВД, Genesis
40 86034725 Болт
41 87801444 Шайба медная уплотнительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
