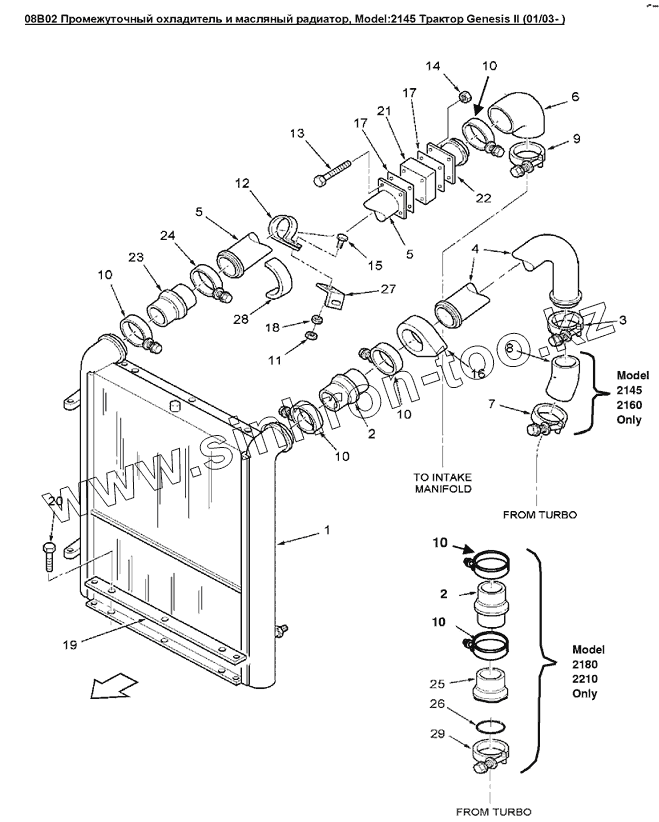

Каталог запасных частей к технике: Versatile серии GENESIS. 08B02 Промежуточный охладитель и масляный радиатор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
3
4
5
5
6
7
8
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 86011668 Интеркулер двигателя
2 9821610 Патрубок Mdl 2180 / 2210
2 9821610 Патрубок Mdl 2180 / 2210
3 86014159 Хомут
4 86029711 Патрубок промежуточного охладителя, левый, Tier-II
5 86015982 Труба-промежуточный охладитель с фланцем W/Assy, 3.00dm, сталь
6 86029657 Патрубок
7 86032057 Хомут
8 86029824 Патрубок 2х2.5dm
9 9840248 Хомут
10 9845239 Хомут
10 9845239 Хомут
11 43442 Контргайка M8 x 1.25
12 86016687 Хомут
13 120061 Болт M8x60мм Cl-8.8 Pl
14 9804277 Гайка M8 Cl-8 Pl
15 120104 Болт M8х20 8.8Plt
16 9845748 Уплотнение патрубка
17 86014151 Уплотнение патрубка
18 378243 Шайба M8 Pl, 8.40x21.00х1.60, сталь
19 86002205 Упорная пластина
20 9804261 Болт M10x1.50x25 Cl-8.8
21 82017872 Обогреватель
22 86015983 Труба-промежуточный охладитель 3.00dm, сталь
23 86016685 Патрубок специальный
24 86018653 Хомут 3.12/3.43dm
25 86029713 Адаптер алюминиевый
26 86029823 Уплотнительное кольцо, внут.диам.61.350мм толщина 2.540мм
27 9844505 Уголок
28 9849414 Уплотнение патрубка
29 86029714 Хомут 3dm
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
