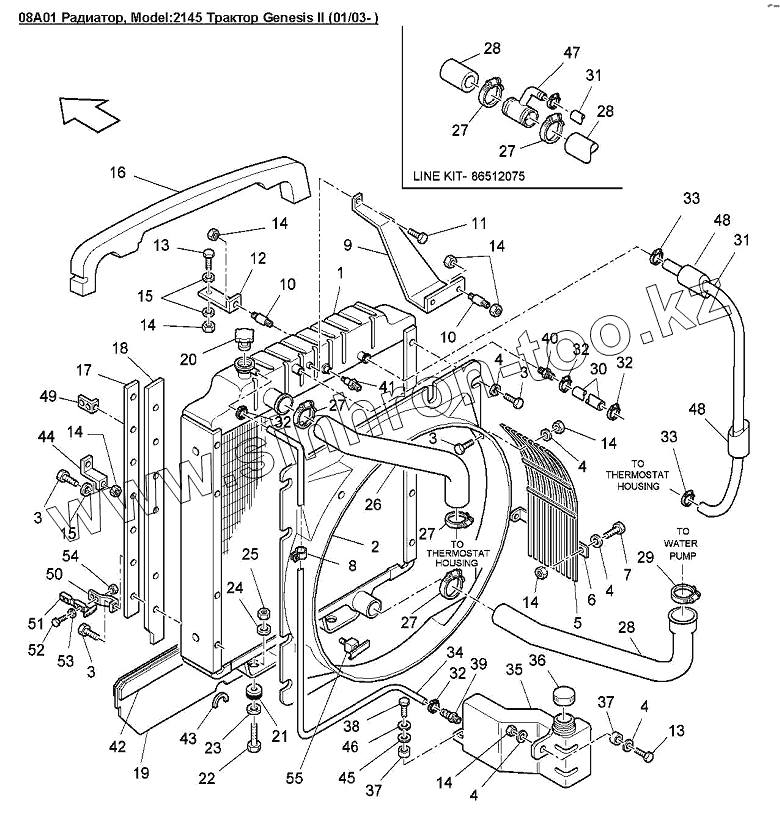

Каталог запасных частей к технике: Versatile серии GENESIS. 08A01 Радиатор
1
1
1
2
2
2
3
3
3
3
4
4
4
4
4
5
5
5
6
7
8
9
10
10
11
12
13
13
14
14
14
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
28
28
28
29
30
31
31
31
31
32
32
32
32
33
33
34
35
36
37
37
38
39
40
41
42
42
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86013980 | Радиатор прямоугольный 180 + 210 PTO | |
| 1 | 86013263 | Радиатор прямоугольный 160 PTO | |
| 2 | 86013907 | Кожух вентилятора 27dm | |
| 2 | 86013831 | Кожух вентилятора 28 INCH | |
| 3 | 86500969 | Болт M8x20 | |
| 4 | 9846522 | Шайба диам.внутр.0.343 наруж.1.155 толщина 0.12dm Pl, сталь | |
| 5 | 86013974 | Кожух вентилятора | |
| 5 | 86014108 | Кожух вентилятора | |
| 6 | 86501619 | Крепление защитного экрана двигателя вентилятора | |
| 7 | 9804258 | Болт M8x20 Cl-8.8 | |
| 8 | 86010402 | Хомут 0.50 | |
| 9 | 86016746 | Крепление | |
| 10 | 86501565 | Изолятор M8х1.25 | |
| 11 | 16043224 | Болт CL 8.8, M8 x 1.25 x 16 | |
| 12 | 86504715 | Кронштейн радиатора | |
| 13 | 43128 | Болт M8x1.25x30 CL8.8 | |
| 14 | 9706690 | Гайка M8x1.25 | |
| 15 | 378243 | Шайба M8 Pl, 8.40x21.00х1.60, сталь | |
| 16 | 86509372 | Верхнее уплотнение радиатора | |
| 17 | 86501654 | Плоское уплотнение радиатора | |
| 18 | 9845746 | Боковое уплотнение радиатора | |
| 19 | 86503015 | Защитный экран | |
| 20 | 3957211 | Крышка Genesis | |
| 21 | 9828819 | Изолятор | |
| 22 | 86507067 | Болт M12х110 8.8pl | |
| 23 | 165016 | Шайба 0.531x2.250x0.188 Pl | |
| 24 | 81541 | Шайба 0.500x1.250x0.083 Pl | |
| 25 | 337475 | Гайка M12х1.75 | |
| 26 | 86013975 | Рукав на впускном патрубке радиатора 50,8 | |
| 27 | 86050202 | Зажим 2.5 | |
| 28 | 9821599 | Патрубок радиатора 54.00 | |
| 29 | 82012728 | Хомут | |
| 30 | 9846974 | Рукав 6.35x660.4 30R7 | |
| 31 | 86512069 | Патрубок | |
| 31 | 86512070 | Подогреватель Genesis | |
| 32 | 82012717 | Хомут | |
| 33 | 9706921 | Хомут 1/2dm-1.375dm | |
| 34 | 9821604 | Рукав 7.94х1219мм 30R2 | |
| 35 | 9821602 | Баллон | |
| 36 | 86507190 | Крышка | |
| 37 | 86504799 | Втулка диам.наруж. 19.00 внутр.13.33 длина 18.70 | |
| 38 | 120068 | Винт с гексагональной головкой M10x40 Cl-8.8 Pl | |
| 39 | 100725 | Втулка | |
| 40 | 80792420 | Фитинг | |
| 41 | 86017596 | Датчик уровня хладагента | |
| 42 | 291628 | Уплотнительный щит | |
| 42 | 766877 | Уплотнительный щит | |
| 43 | 86010612 | Эмблема | |
| 44 | 86504660 | Кронштейн | |
| 45 | 86505938 | Шайба 0.406X1.375X0.083 PL | |
| 46 | 140045 | Шайба стопорная BV M10 PL | |
| 47 | 86512071 | Тройник | |
| 48 | 794839 | Защитный рукав, длина 82dm | |
| 49 | 86501596 | Уголок | |
| 50 | 86501597 | Уголок | |
| 51 | 86000448 | Заглушка | |
| 52 | 120100 | Болт M30x1.0x20 Cl-8.8 | |
| 53 | 9820463 | Шайба | |
| 54 | 353308 | Контргайка M6 | |
| 55 | 86031894 | Вентиль дренажный 1/4dm-18 NPTF |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
