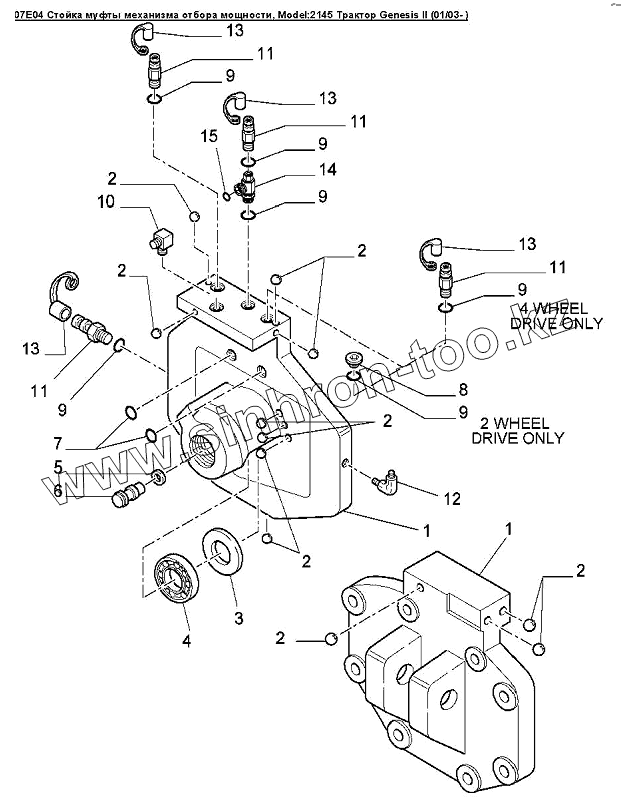

Каталог запасных частей к технике: Versatile серии GENESIS. 07E04 Стойка муфты механизма отбора мощности

Тип техники

Марка

Модель

Схема

1

1

1

1

2

2

2

2

2

2

2

3

4

5

6

7

8

9

9

9

9

9

9

10

11

11

11

11

12

13

13

13

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86002589		Крышка 540/1000 Rpm
1	86002590		Крепление механизма отбора мощности
2	145222		Шарик стальной 3/8
3	9861682		Шайба толщина 0.360dm
4	86511837		Подшипник шариковый диам.внутр.40 наруж.90 толщина 23мм
5	9840454		Уплотнение
6	86511598		Соединитель
7	128999		Кольцо уплотнительное 0.424 IDX0.103 THK BUNA
8	278548		Пробка 7/16 - 20 orb
9	165202		Кольцо уплотнительное вн. O 0.351xтолщина 0.072
10	9992307		Фитинг 90, 3/4orbx13/16ofs
11	86502603		Втулка
12	9843592		Фитинг 90, 7/16orb 11/16ofs
13	86502604		Пыльник, 1/8dm
14	86024664		Тройник Orfs-11/16 Morb-7/16 Forb-7/16
15	9993141		Кольцо уплотнительное 0.364 IDX0.070 THK BUNA

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
