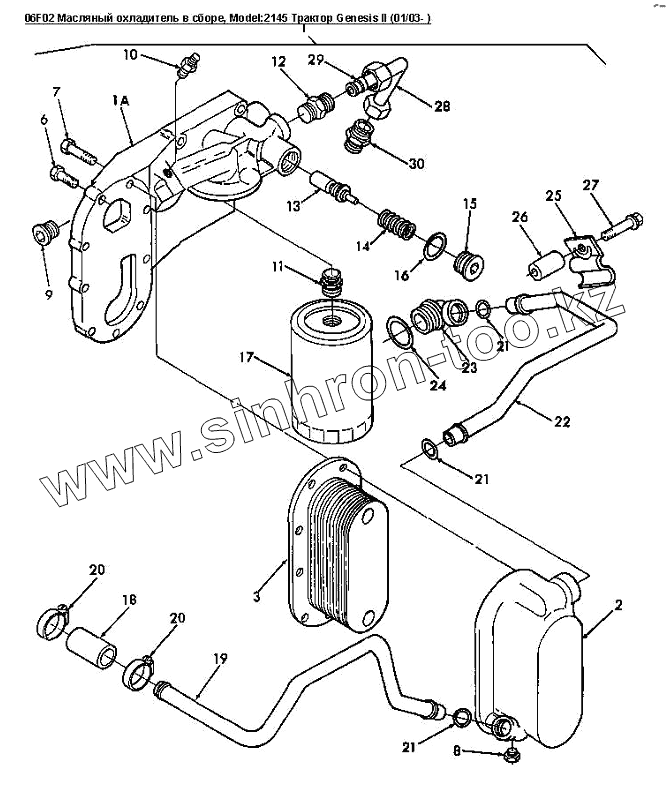

Каталог запасных частей к технике: Versatile серии GENESIS. 06F02 Масляный охладитель в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1A
2
3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
1 87802763 Теплообменник
1A 87801667 Крепление
2 87802758 Крышка задняя
3 81868413 Радиатор
6 83958603 Болт 3/8dm-16х1-3/4dm
7 81868845 Болт 3/8dm-16 x 2-1/2dm
8 83926973 Пробка 1/8dm-27
9 83948690 Пробка 3/4dm-14 x .57dm
10 9706918 Штуцер 3/8dm
11 83956661 Вставка 1dm-12х1-1/2dm
12 81876834 Штуцер
13 81876837 Клапан-регулятор давления
14 81876836 Пружина перепускного клапана
15 83925030 Пробка 1 - 1/16in - 12
16 167266 Кольцо уплотнительное вн. O 0.924xтолщина 0.116
17 86029164 Элемент фильтрующий масляный
18 87800241 Патрубок
19 81878054 Патрубок водяной масляного теплообменника
20 81876821 Хомут
21 83416195 Уплотнительное кольцо
22 87802211 Водяной патрубок масляного теплообменника
23 82020400 Фитинг
24 83917260 Уплотнительное кольцо внут.диам.1 1/2 толщина 0.139dm
25 81876848 Кронштейн трубопровода охладителя
26 81876849 Втулка кронштейна
27 81868093 Болт 7/16dm-14x2-1/2dm
28 81879199 Трубка перепускного клапана
29 86029220 Уплотнение трубки масляного радиатора
30 86029230 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
