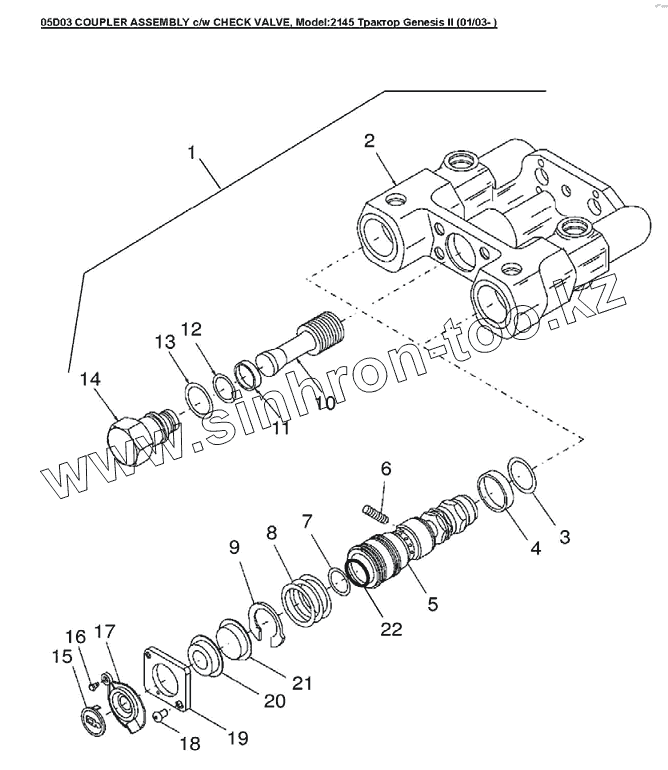

Каталог запасных частей к технике: Versatile серии GENESIS. 05D03 COUPLER ASSEMBLY c/w CHECK VALVE

Тип техники

Марка

Модель

Схема

1

1

1

1

1

2

2

3

3

3

4

5

7

8

8

8

9

10

11

12

13

13

13

14

15

15

15

15

15

15

15

16

17

18

19

19

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86027947		Муфта гидравлическая в сборе
1	86027948		Муфта гидравлическая в сборе
2	86024974		Муфта гидравлическая
2	86024973		Муфта гидравлическая
3	86013217		Уплотнительное кольцо 70 Duro, Id-1.301in Thk-0.0
3	86032145		Уплотнение гидромуфты резиновое
4	86013221		Уплотнение колодки тормозной
5	86026209		Кузов
7	86013815		Кольцо уплотнительное полиуретановое Duro-88, Id-0
8	86013222		Пружина длина1.27dm, наруж.диам.1.64dm
8	86013227		Пружина стопорная
9	86013223		Кольцо стопорное внутреннее D=1.63in
10	86013916		Клапан плунжера обратный
11	122056		Кольцо уплотнительное -017, MAT:NBR, 70 DURO
12	86013220		Шайба резиновая
13	89626929		Уплотнительное кольцо
13	9626929		Кольцо уплотнительное вн. O 1.048xтолщина 0.116
14	86027949		Диагностическая пробка проверки клапана
15	86026206		Пробка, пластмасса
15	86026207		Пробка, пластмасса
15	86026210		Пробка, пластмасса
15	86026211		Пробка, пластмасса
16	86024470		Винт
17	86024484		Пыльник
18	86024471		Болт
19	86024911		Фиксатор правый
19	86024912		Фиксатор левый
20	86024483		Пыльник
21	86024482		Упор уплотнения
22	86035519		Шайба дублирующая полистирол

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
