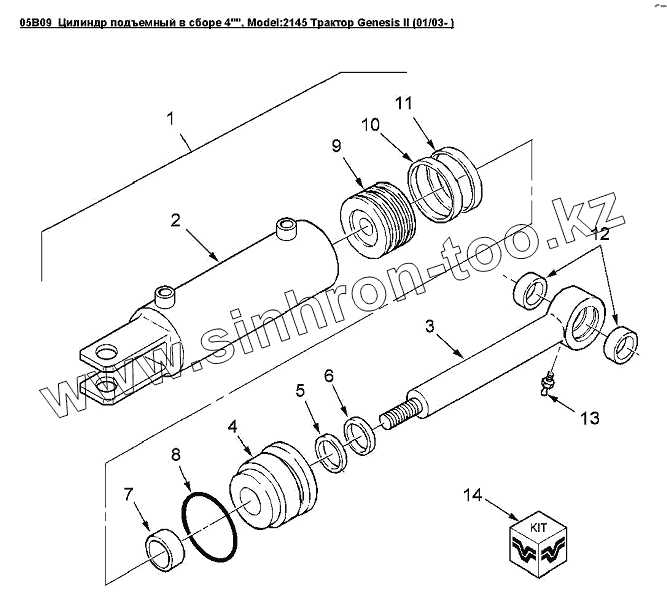

Каталог запасных частей к технике: Versatile серии GENESIS. 05B09 Цилиндр подъемный в сборе 4

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано Versatile серии 2000 (2008) Versatile серии GENESIS (2008) Versatile серии HHT (2008)

Схема > Не выбрано 07A01a Картер КПП 07A02 Вал первичный и муфты 07A03 Муфта обгонная в сборе, 2/A 07A04 Муфта обгонная в сборе, 1/C 07A05 Муфта обгонная в сборе, 3/B 07A06 Муфта в сборе, F2 07B01 Управляющий клапан в сборе 07A07 Муфта в сборе, F1 и механизм реверса 07C01 Педаль тормоза 07D01 Рычаг переключения передач 07D01a Установка рычага переключения передач 07E01 Муфта и клапан механизма отбора мощности 07E02 Шестерни привода и вторичный вал механизма отбора мощности 07E03 Клапан механизма отбора мощности в сборе 07E04 Стойка муфты механизма отбора мощности 07H01 Клапан в сборе 07G01 Коробка перемены передач в сборе 9RADIO Модели устанавливаемых магнитол, май 2007 15A01 Каркас жесткости кабины 15A02 Крыша в сборе 15A03 Покрытия пола 15A04 Опоры кабины и родственные элементы 15B01 Переднее и заднее окна и родственные элементы 15B02 Дверь в сборе 15B03 Боковые стекла и родственные детали 15C02 Детали внутренней отделки кабины 15C03 Верхняя часть кабины 15C04 Передняя панель 15C05 Коврики и звукоизоляция 15D01 Ступеньки кабины 15D02 Ступеньки кабины 15E01 Передние и задние стеклоочистители 15F02 Каркас и лицевая панель правой панели управления 15F02a Переключатели правой панели управления 15F02b Переключатели главной панели управления 15G01 Испаритель в сборе 15G02 Климат контроль, рукава и прилегающие к ним части 15G03 Климат контроль, конденсатор и фильтр осушитель 15G04 Компрессор воздушного кондиционера 15G05 Кронштейн воздушного компрессора 15H01 Зеркала 17D01 Радио 03A01 Ось передняя регулируемая 2WD 03A02 Тяга рулевая 2WD 03A03 Рулевой цилиндр 2WD 03B01 Картер ведущего моста 03B02 Поворотный кулак рулевого цилиндра 03B03 Комплект установки конического зубчатого колеса 03B04 Дифференциал блокирующийся 03B05 Дифференциал самоблокирующийся 03B06 Двойной шарнир 03B08 Потенциометр 03B09 Соединительная тяга 03C01 Карданный вал и корпус 03D01 Гидравлика рулевого управления 03E01 Двигатель рулевого управления 03F01 Опора рулевого управления - STANDARD STEER 03F01 Опора рулевого управления - ULTRASTEER 03G01 Колонка рулевая 03G01 Корпус верхней части рулевой колонки 03H01 Клапан приоритетный в сборе 04C01 Сцепление переднего привода колеса 13A01 Подушки сидения 13A02 Поворотный механизм сидения, направляющие 13A03 Подвеска сидения 13A04 Сиденье оператора, серия SST 02A01 Педаль тормоза 02A02 Трубка тормозная 02A03 Цилиндр тормозной главный 02B01 Тормоз стояночный 02B02 Кронштейн стояночного тормоза 02B03 Рычаг тормозной в сборе 02C01 Клапан тормоза прицепа в сборе 02C02 Трубки и рукава тормоза цилиндра 02C03 Клапан тормоза прицепа 02C04 Тормоз прицепа (только для Италии) 02D02 Шкив компрессора пневматического тормоза 02D03 Комплект для установки компрессора пневматического тормоза 02D04 Трубопровод пневматических тормозов 02D05 Ресивер с клапаном 02D06 Трубка-кожух 02D07 Кронштейн клапана пневматического тормоза 02D08 Компрессор пневматического тормоза 04D01 Система охлаждения тормозов 09A01 Топливный бак 09A02 Верхний топливный бак 09B04 Топливная система двигателя - Genesis II 09C02 Привода дросселя электронный 08D01 Водяной фильтр 08D02 Водяной фильтр газовых тормозов 09D01 Воздушный фильтр 09F03 Топливный фильтр 07F01 Трубки системы масляного охлаждения 08A01 Радиатор 08B01A Водяной насос и термостат 08B02 Промежуточный охладитель и масляный радиатор 08C01 Ремень вентилятора 05A01 Привод гидравлического насоса 05A02 Привод гидравлического насоса 05A03 Насос шестеренный в сборе 05A04 Насос поршневой в сборе 05A05 Гидравлика стандартная низкого давления 05A06 Детали высокого давления 05A07 Всасывающие детали стандартной гидравлики 05A08 Трубопроводы стандартной гидравлики 05A09 Система гидравлическая низкого давления 05A10 Система гидравлическая 05A11 HYDRAFLOW PLUS HYDRAULICS, REMOTE TUBING 05A12 Подъемный цилиндр 05B01 Подъемный рычаг 05B02 Подъемная тяга в сборе 05B03 Тяга подъемная 05B04 Кулиса подъемная в сборе 05B06 Цилиндр подъемный в сборе 4 05B07 Наконечник ручки подъемной 05B09 Цилиндр подъемный в сборе 4 05C01 Пульт гидравлики 05D01 Блок разрывных муфт 05D02 COUPLER ASSEMBLY w/o CHECK VALVE 05D03 COUPLER ASSEMBLY c/w CHECK VALVE 05E01 Клапан перепускной 05E01a Клапан обводной линии охладителя 05F02 Клапан дистанционного управления в сборе 4-х секционный 05F04 OUTLET, REMOTE HYDRAULIC VALVE 05F03 Клапан дистанционного управления в сборе 5-х секционный 05F05 Секция распределителя 05F06 Секция распределителя №2 05F07 Секция распределителя №1 05F08 Секция распределителя №2 05F09 Секция распределителя №3 & 4 05F10 Клапан блокировки 05G03 Прицепное устройство 05G03a Прицепное устройство усиленное 05G04 Поворотная сцепка 17E01 Крепление нижней тяги-стабилизатора 17E02 Нижняя тяга-стабилизатор - EUROPE 17G01 Прицепное устройство, ползун и сцепная серьга - EUROPE 17G01A Шарнирный движок в сборе, AUTO - EUROPE 17G02 Вертлюжное соединение, AUTO - EUROPE 02D01 Электропроводка пневматического тормоза в сборе 11A02 Жгут передних фар и звукового сигнала 11A08 Жгут крыши кабины 11A09 Жгут тормозов прицепа 11A10 Переключатель управления гидросистемы 11A11 Жгут главный передний 11A12 Жгут трансмиссии и заднего гидрооборудования 11A13 Жгут кабины нижний 11A14 Жгут передней панели кабины 11A15 Жгут кабины верхний 11A16 Жгут правой панели 11A20 Контрольные блоки EHR/VCU/ECU/CCM 11A21 Маршрут жгута блокировки дифференциала 11B01 Передние рабочие фары 11B02 Рабочие фары верхние, передние и задние 11B03 Рабочие фары задних крыльев 11B04 Проблесковый маяк 11B06 Передние фары и звуковой сигнал 11B07 Передние фары - EUROPE 11B08 Фара сигнала поворотов в сборе 11B09 Кронштейн-удлинитель 11B10 Фара в сборе 11B11 Крепежный кронштейн фар 11В12 Габаритные фары 11B13 Фара задняя в сборе, стоп/задний ход/поворот 11C01 Аккумуляторная батарея и ящик 11D01 Генератор в сборе 11E01 Стартер в сборе 11F01 Набор для установки фары-мигалки 11G01 Розетка прицепа 11G02 Розетка прицепа 11H01 Набор радара 11J01 Коммутационный ящик 11J02 Блок предохранителей главный 12A01 Приборный модуль 06A05 Блок и головка цилиндров в сборе, Модель: 2145 06A06 Блок и головка цилиндров в сборе, Модель: 2160 06A07 Блок и головка цилиндров в сборе, Модель: 2180 06A08 Блок и головка цилиндров в сборе, Модель: 2210 06A05b Подогреватель, Модель: 2145 06A05b Подогреватель, Модель: 2160, 2180, 2210 06B03 Коленчатый вал и маховик, Модель 2145 06B04 Коленчатый вал и маховик, Модель: 2160, 2180, 2210 06A05a Датчик числа оборотов коленчатого вала 06A09 Блок цилиндров 06C02 Вал распределительный, коромысла, клапаны и прилегающие детали 06E02 Масляный насос и поддон 06D06 Впускной/выпускной коллекторы 06D03 Система выпуска отработавших газов 06F02 Масляный охладитель в сборе 06G02 Поршень и шатун 09E01 Система для запуска холодного двигателя 04A01 Корпус центральный задней оси 04A02 Трубопровод от центрального корпуса к блокировке дифференциала 04B01 Дифференциал оси задний 01A01 Диск колеса переднего 01B01 Диск колеса заднего 01B02 Диск заднего колеса двойной 01C01 Противовес для задних колес 01D01 Противовес передний 14A01 Капот и родственные элементы 14A02 Замок капота, тяги в сборе с рамой 14B01 Передние крылья 14B02 Задние крылья 14C01 Боковые балки 14D01 Инструментальный ящик в сборе 17A01 Прицепное устройство 17C01 Набор для подогрева двигателя и КПП 17B01 Эмблема SMV 17F01 Противооткатные башмаки - GERMANY

1

1

1

3

4

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86030370		Цилиндр гидравлический подъемный Diа-4.00in 12,50
1	86033756		Гидроцилиндр 4.00dm
3	86031998		Шток гидроцилиндра
4	86031999		Головка гидроцилиндра
12	86032000		Втулка
13	86032002		Тавотница М6х1
14	86031903		Уплотнение, 4.0dm, 12,500 lbs

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
