  5. 05B06 Цилиндр подъемный в сборе 4

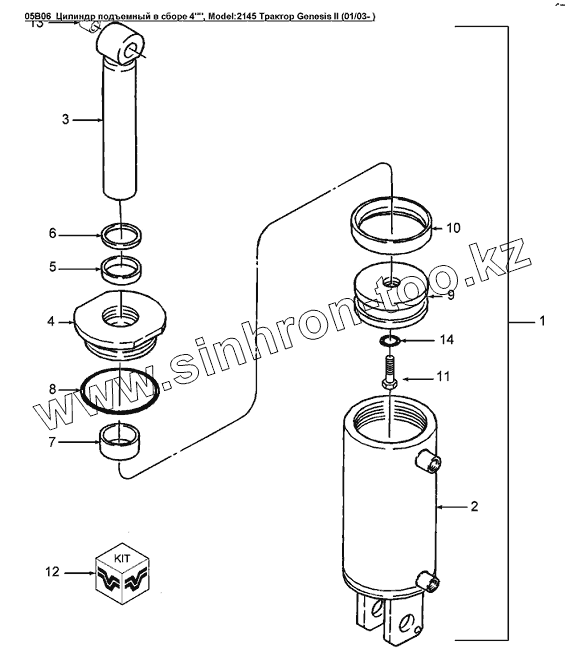

Каталог запасных частей к технике: Versatile серии GENESIS. 05B06 Цилиндр подъемный в сборе 4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
3
3
4
4
9
9
9
11
11
12
12
12
13
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
1 86033756 Гидроцилиндр 4.00dm
1 86539351 Гидроцилиндр 4.00dm
1 86030370 Цилиндр гидравлический подъемный Diа-4.00in 12,50
2 86032171 Корпус гидроцилиндра 12,500 lbs
2 86034298 Корпус гидроцилиндра, внут.диам. 4.0dm
3 86031998 Шток гидроцилиндра
3 86034294 Шток гидроцилиндра
3 86539348 Шток
4 86032001 Головка гидроцилиндра
4 86034299 Головка гидроцилиндра, 4.00dm
9 86032414 Поршень, диам.100мм
9 86034300 Поршень диам.4.0dm
9 86539352 Поршень
11 86034296 Болт 3dm
11 86539260 Болт G8, 1dm-8х3dm
12 86031903 Уплотнение, 4.0dm, 12,500 lbs
12 86034302 Уплотнение диам.4.0dm
12 86539405 Набор уплотнений для гидроцилиндра А
13 86032000 Втулка
13 86034297 Втулка диам.внутр.1.25 наруж. 1.50dm
13 86520268 Втулка
14 86034295 Шайба 2dm
14 9803749 Шайба
16 86032002 Тавотница М6х1
16 V12346 Тавотница
17 NS Левая боковина в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
