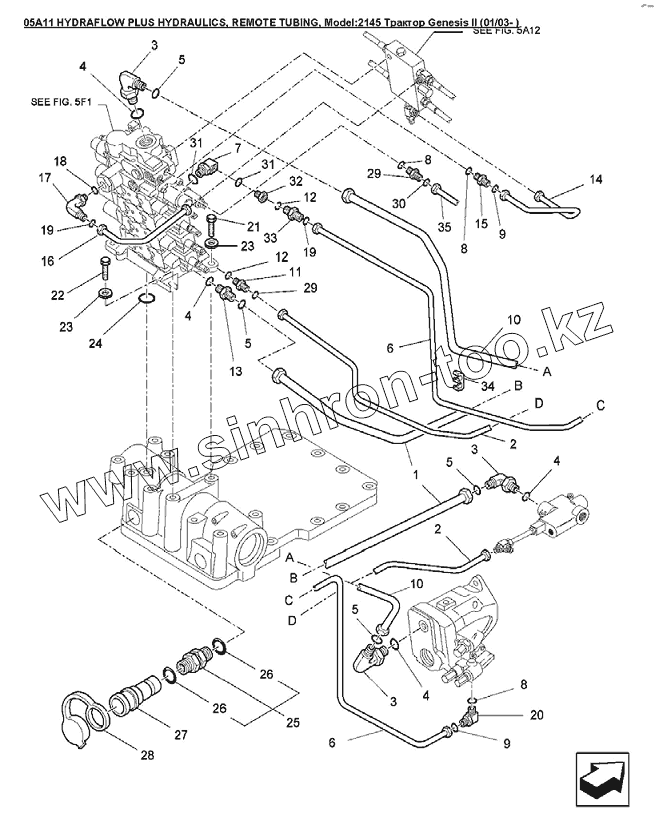

Каталог запасных частей к технике: Versatile серии GENESIS. 05A11 HYDRAFLOW PLUS HYDRAULICS, REMOTE TUBING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
8
8
9
9
10
10
10
10
11
12
12
13
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
26
27
28
29
29
30
31
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 9821365 Трубка в сборе
1 86504075 Трубка, от насоса до потребителей
2 86027473 Трубка, от насоса до потребителей
3 9824540 Фитинг 90, 1-5/16orb 1-7/16ofs
4 167268 Кольцо уплотнительное HYD/F 1.171IDx0.116TH
5 9824050 Кольцо уплотнительное 0.926 IDX0.070 THK BU
6 86027521 Трубка, от насоса до потребителей
7 86027530 Фитинг 90°, 9/16MORBx9/16FORB
8 165202 Кольцо уплотнительное вн. O 0.351xтолщина 0.072
9 9993141 Кольцо уплотнительное 0.364 IDX0.070 THK BUNA
10 86010607 Трубка в сборе
10 9821364 Трубка
11 9626421 Штуцер 11/16orfs 3/4orb
12 128825 Кольцо уплотнительное 0.644 IDX0.087 THK BUNA
13 9824055 Штуцер 1-7/16orfsx1-5/16orb
14 86501287 Трубка гидравлическая
15 9840330 Штуцер 1-1/16orfsxx7/16orb
16 86504332 Трубка
17 86505941 Фитинг 90, 1.00Orfs 7/8Orb
18 167269 Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N
19 9992298 Кольцо уплотнительное 0.489 IDX0.070 THK BUNA
20 9843592 Фитинг 90, 7/16orb 11/16ofs
21 120090 Болт M16x50 8.8Pl
22 9817985 Болт M16X230
23 378246 Шайба 17.00x34.00x3.00
24 9823358 Уплотнительное кольцо внут.диам.1.362 толщина 0.103dm
25 86517116 Штуцер соединительный
26 167266 Кольцо уплотнительное вн. O 0.924xтолщина 0.116
27 106029 Фитинг 3/4dm
28 9618038 Пробка
29 9840526 Фитинг, 9/16orfs 7/16orb
30 9825770 Кольцо уплотнительное 0.301 IDX0.070 THK 90DU
31 9617873 Кольцо уплотнительное 9/16 IDX11/16 THK NITRI
32 265192 Штуцер 9/16ORBx3/4ORB
33 86023947 Фитинг Orb-3/4 Orf-13/16
34 9628496 Фиксатор 0.36dm
35 86027386 Рукав 0.25dmх1870 100r16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
