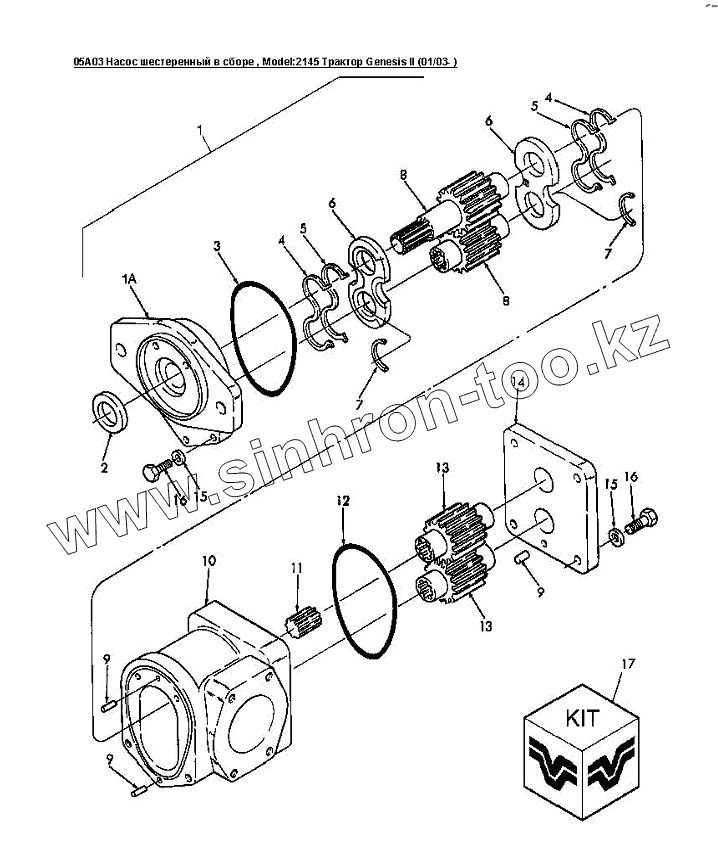

Каталог запасных частей к технике: Versatile серии GENESIS. 05A03 Насос шестеренный в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1A
2
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
13
14
15
15
16
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 86505862 Насос шестеренчатый
1 86505863 Насос шестеренчатый
1A NS Левая боковина в сборе
2 PL Топливный цилиндр
3 PL Топливный цилиндр
4 NS Левая боковина в сборе
5 NS Левая боковина в сборе
6 NS Левая боковина в сборе
7 NS Левая боковина в сборе
8 86502730 Пара зубчатая
9 86502731 Штифт
10 NS Левая боковина в сборе
11 NS Левая боковина в сборе
12 PL Топливный цилиндр
13 NS Левая боковина в сборе
14 NS Левая боковина в сборе
15 9790712 Шайба диам.внутр.0.406 наруж.0.687 толщина 0.60dm Hdn, сталь
16 82039 Болт 3/8dm-16x1.25
17 86502728 Упорная плита
17 86502729 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
