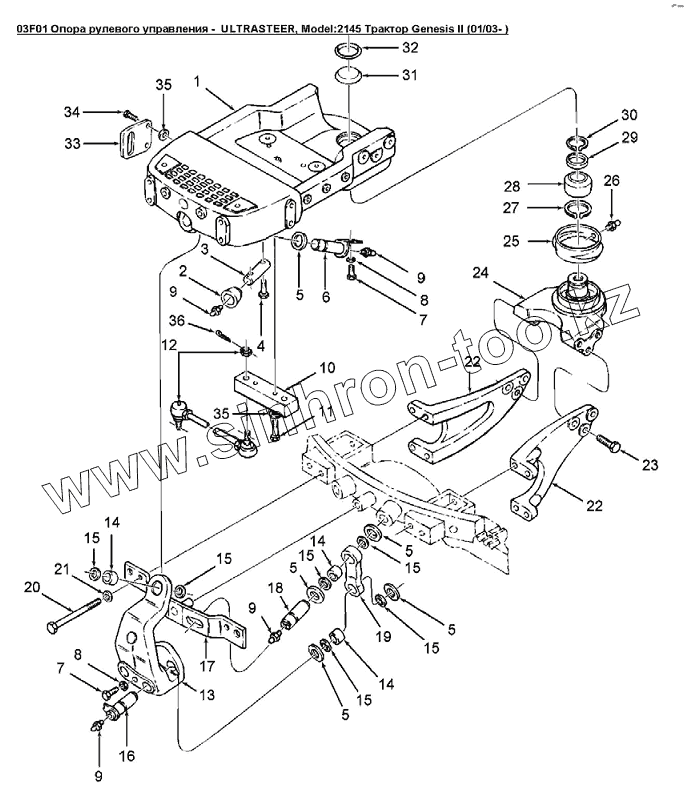

Каталог запасных частей к технике: Versatile серии GENESIS. 03F01 Опора рулевого управления - ULTRASTEER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
5
5
6
7
7
8
8
9
9
9
9
10
11
12
13
14
14
14
15
15
15
15
15
15
16
17
18
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
Позиция на иллюстрации Заводской номер детали Название детали
1 86026876 Крепление переднего моста
2 86016156 Ролик
3 86016155 Ось
4 9802617 Болт 3/4dm-10x3dm
5 9824065 Шайба диам.внутр.56.00 наруж.108.00 толщина 3.25мм, сталь
6 9824070 Палец сварной
7 43167 Болт CL8.8, M16 x 2 x 30
8 80299 Шайба диам.внутр.0.688 наруж.1.75 толщина 0.134dm, сталь Pl
9 80710 Штуцер для подвода смазки 1/8-27NPT
10 86026879 Кронштейн
11 86500412 Болт M20x2.5x80 Cl10.9
12 86026320 Реактивная тяга переднего моста
13 9824063 Тяга
14 9824066 Втулка
15 9824067 Уплотнительное кольцо диам.внутр. 53.06 толщина 3.18мм
16 9824064 Палец, Genesis
17 86026359 Скоба
18 9824074 Стержень
19 9824062 Тяга
20 9829743 Болт G5 1dm-8x13-1/2dm
21 87367 Шайба плоская герметизирующая
22 86025186 Опора левая
22 86025187 Опора правая
23 16505 Болт 1.00dmx2.50 GR5 PL
24 9824061 Суппорт
25 86026293 Корпус подшипника
26 80711 Фитинг 1/8-65npt
27 9706544 Стопорное кольцо диам.4.75dm
28 9670103 Втулка сферическая 76.20IDX120.65ODX66
29 9829740 Кольцо диам.наруж. 85.40мм внутр.76.40мм толщина 5.00мм
30 234592 Стопорное кольцо диам.3.00dm
31 9829741 Пробка
32 9848697 Уплотнительное кольцо внут.диам.109.73 толщина 5.20
33 86012250 Кронштейн
34 9843590 Болт M20x2.5x50 CL-10.9
35 394632 Шайба плоская 21.00x39.00x4.00 сталь Pl
36 86013355 Шплинт 0.18х1.50
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
