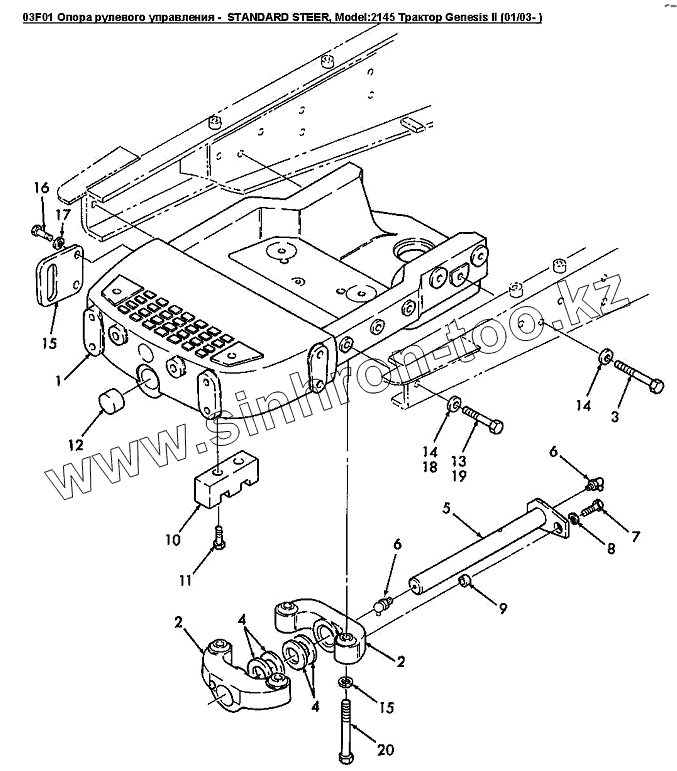

Каталог запасных частей к технике: Versatile серии GENESIS. 03F01 Опора рулевого управления - STANDARD STEER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
Позиция на иллюстрации Заводской номер детали Название детали
1 86025842 Крепление передней оси рулевого управления
2 86024659 Суппорт шарнира рулевого управления
3 9843612 Болт шестигранный M20x100 10.9PL
4 86021954 Шайба диам.внутр.61.5 наруж.90.5 толщина 1.52мм Hdn, сталь
5 86024662 Ось
6 80719 Масленка 1/8 - 90 NPT
7 9706687 Болт шестигранный M12 X 30 8.8PL
8 86592701 Шайба 12 HDN PL
9 33784 Втулка
10 86501185 Фиксатор
11 43158 Болт M12х80
12 86501955 Заглушка 76.20
13 86500412 Болт M20x2.5x80 Cl10.9
14 394632 Шайба плоская 21.00x39.00x4.00 сталь Pl
15 86012250 Кронштейн
16 9843590 Болт M20x2.5x50 CL-10.9
17 322359 Шайба стопорная BV M20 PL
18 9848974 Шайба М24
19 86505750 Болт M24X90
20 86511674 Винт с гексагональной головкой 2.5 x M20 - 120, Cl
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
