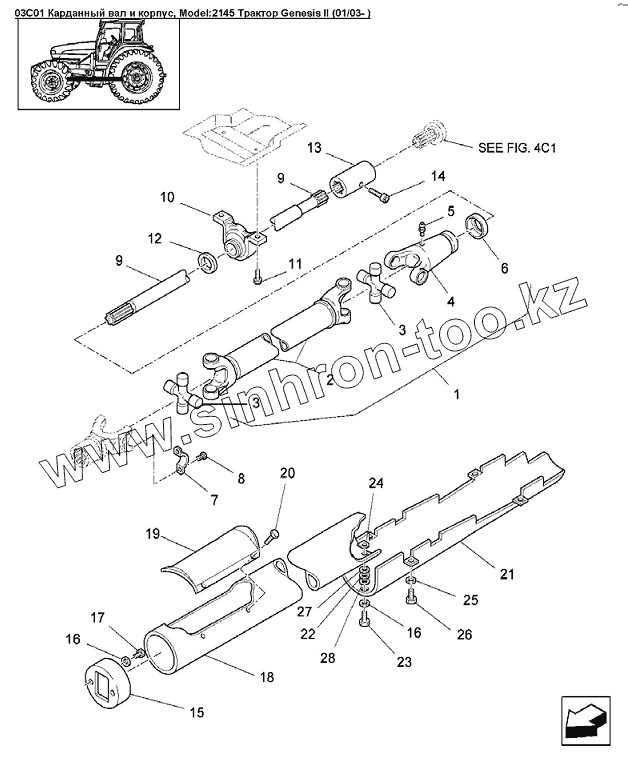

Каталог запасных частей к технике: Versatile серии GENESIS. 03C01 Карданный вал и корпус

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали
1 9821874 Вал карданный
1 9821873 Вал карданный, Genesis
2 86505535 Вал в сборе
2 86505536 Вал карданный
3 86505534 Шарнир универсальный
4 86505533 Вилка с трубой
5 PL Топливный цилиндр
6 86505532 Колпачок пылезащитный DANA D4G
7 86014090 С'ёмник стыковой накладки U-образный
8 9637611 Болт карданного вала .312NF X .75
9 86024657 Вал
10 9845292 Подшипник и корпус в сборе, вн.1,75 мм, толщина 1,
11 9845583 Болт 0.50dmx2.0dm
12 45631 Манжета
13 9843997 Втулка шлицевая
14 9845044 Болт M6x60
15 86026063 Крышка кожуха карданного вала, Genesis
16 80681 Шайба 0.31PL
16 80681 Шайба 0.31PL
17 120104 Болт M8х20 8.8Plt
18 9841592 Кожух карданного вала, Genesis
18 9841621 Кожух карданного вала, Genesis
19 9844584 Крышка кожуха
20 86551278 Болт №10 x 0.50
21 9844545 Защитный кожух
22 128699 Кольцо диам.наруж. 0.625dm толщина 0.313dm
23 43127 Болт M8x25 Cl-8.8
24 9846972 Гайка специальная М8х1.25х20
25 140045 Шайба стопорная BV M10 PL
26 300383 Болт M10x1.5x16 CL-8.8
27 80664 Шайба 0.375x0.875x0.083 Pl
28 230888 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
