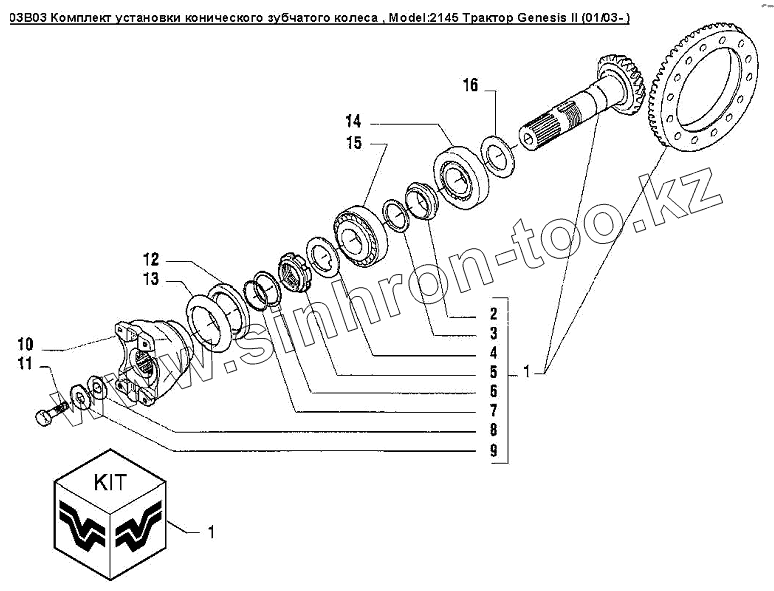

Каталог запасных частей к технике: Versatile серии GENESIS. 03B03 Комплект установки конического зубчатого колеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
7
8
8
8
8
8
9
10
11
12
13
14
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
1 86027257 Детали главной передачи
2 153326523 Кольцо раз'емное
3 86027162 Шайба
4 153326416 Шайба упорная
5 86027164 Круглая гайка М45х1.5
6 86027165 Шайба конической шестерни
7 272470 Уплотнительное кольцо, внут.диам.1.549dm толщина 0.070dm
8 86027166 Шайба конической шестерни переднего моста 0.05
8 86027167 Шайба конической шестерни переднего моста 0.10
8 86027168 Шайба конической шестерни переднего моста 0.20
9 86027169 Шайба конической шестерни
10 86027170 Фланец хвостовика
11 86027171 Болт M12x1.75x25
12 86027172 Сальник
13 86027173 Кожух уплотнения
14 28042270 Подшипник конический в сборе
15 28042240 Подшипник однорядный в сборе вн.O 45.00, толщина 2
16 86027175 Шайба, толщина 2.50мм
16 86027176 Шайба, толщина 2.60мм
16 86027177 Шайба, толщина 2.70мм
16 86027178 Шайба, толщина 2.80мм
16 86027179 Шайба, толщина 2.90мм
16 86027180 Шайба, толщина 3.00мм
16 86027181 Шайба, толщина 3.10мм
16 86027182 Шайба, толщина 3.20мм
16 86027183 Шайба, толщина 3.30мм
16 86027187 Ось 7х65мм
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
