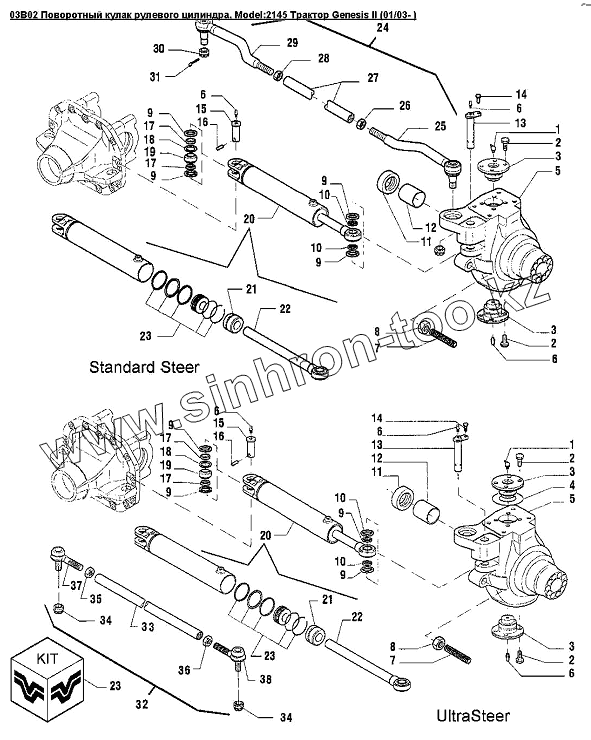

Каталог запасных частей к технике: Versatile серии GENESIS. 03B02 Поворотный кулак рулевого цилиндра
1
1
2
2
2
2
3
3
3
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
7
7
8
8
9
9
9
9
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
17
17
18
18
18
19
19
20
20
20
20
23
23
23
23
23
24
25
26
26
26
27
28
28
28
29
30
31
32
33
34
34
35
35
36
37
37
37
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86027137 | Тавотница М10х1х45 | |
| 2 | 86027138 | Болт M16 X 38 | |
| 3 | 86027139 | Крышка | |
| 4 | 86027158 | Шайба 0.10мм Carraro | |
| 4 | 86027159 | Шайба 0.3мм Carraro | |
| 5 | 86027140 | Кулак поворотный правый SuperSteer | |
| 5 | 86027141 | Кулак поворотный левый SuperSteer | |
| 5 | 86027933 | Кулак поворотный левый Carraro | |
| 5 | 86027934 | Кулак поворотный правый Carraro | |
| 6 | 86027142 | Пресс-масленка M10x1 | |
| 7 | 86027143 | Болт М27х150 | |
| 8 | 86027144 | Гайка M27 | |
| 9 | 86027145 | Сальник | |
| 10 | 86027146 | Кольцо крепления рулевого цилиндра | |
| 11 | 86027147 | Сальник | |
| 12 | 86027148 | Втулка | |
| 13 | 86027149 | Палец | |
| 14 | 43139 | Болт CL8.8, M10 x 1.5 x 25 | |
| 15 | 86026866 | Палец 75мм | |
| 16 | 86027151 | Палец | |
| 17 | 86027152 | Кольцо шарнира | |
| 18 | 86027153 | Стопорное кольцо | |
| 19 | 86027154 | Шаровый шарнир | |
| 20 | 86026865 | Гидроцилиндр диам. 75мм Carraro | |
| 20 | 86027155 | Цилиндр рулевого управления Dia-65mm | |
| 23 | 86029061 | Уплотнение, 65мм, Carraro | |
| 23 | 86034428 | Уплотнение, 75мм, Carraro | |
| 24 | 86027263 | Рулевая тяга в сборе | |
| 25 | 86029065 | Тяга рулевая правая, Carraro | |
| 26 | 86029068 | Гайка M32х1.5 | |
| 26 | 86029077 | Гайка | |
| 27 | 86029067 | Рулевая тяга | |
| 28 | 86029069 | Гайка M32х1.5 | |
| 28 | 86029076 | Гайка | |
| 29 | 86029066 | Тяга рулевая левая, Carraro | |
| 30 | 86029064 | Гайка М27х1.5 | |
| 31 | 86013355 | Шплинт 0.18х1.50 | |
| 32 | 86026320 | Реактивная тяга переднего моста | |
| 33 | 86029075 | Реактивная тяга | |
| 34 | 86029064 | Гайка М27х1.5 | |
| 35 | 86029076 | Гайка | |
| 36 | 86029077 | Гайка | |
| 37 | 86026323 | Соединение шаровое шарнирное с левой резьбой | |
| 37 | 86029078 | Сферический шарнир, левый | |
| 38 | 86026322 | Шарнир сферический, правый, Carraro | |
| 38 | 86029079 | Сферический шарнир, правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
