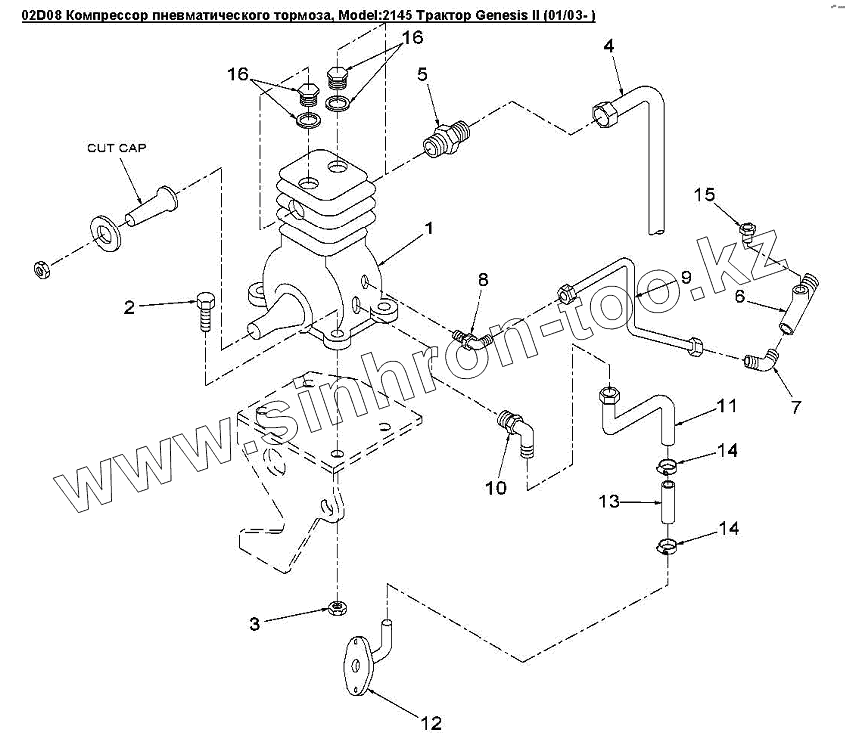

Каталог запасных частей к технике: Versatile серии GENESIS. 02D08 Компрессор пневматического тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86002576		Компрессор
2	386045		Болт М8х1.25х45
3	86629542		Контргайка М8х1.25
4	86030609		Трубка, от компрессора до разгрузочного клапана
5	86010356		Переходник M26 x 1.5/M22 x 1.5
6	86010981		Тройник пневматической тормозной системы
7	86010359		Фитинг 90°, 1/4Npt x M12
8	86010340		Фитинг, 90° M10хM12
9	86015975		Рукав 1/4x650 100R6HT
10	86010342		Фитинг 90°, М22х1.50
11	86010960		Обратная трубка системы смазывания компрессора
12	86024057		Фланец обратного маслопровода
13	86011272		Рукав 5/8x90 100R6H
14	9706921		Хомут 1/2dm-1.375dm
15	80781		Заглушка 3/8dm

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
