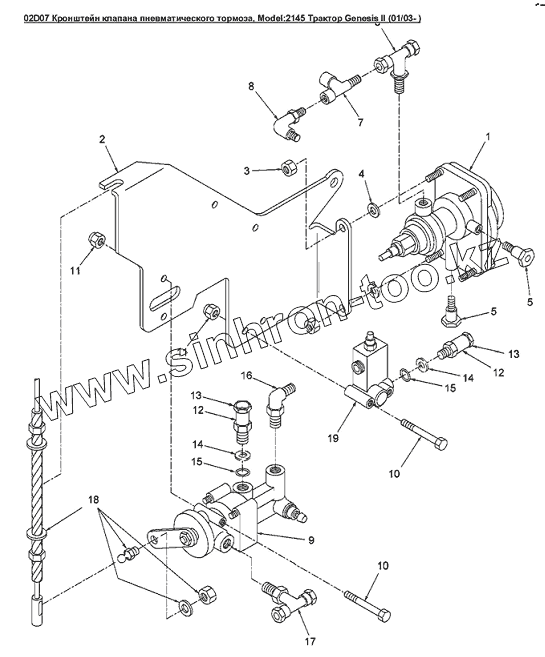

Каталог запасных частей к технике: Versatile серии GENESIS. 02D07 Кронштейн клапана пневматического тормоза

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

7

8

9

10

10

11

11

12

12

13

13

14

14

15

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86012070		Клапан управляющий одинарный
2	86010996		Кронштейн клапана
3	100037		Гайка стопорная CL-8 M10
4	86511323		Шайба 10.77X20.00X2.00 PL
5	82006295		Соединитель
6	86010348		Тройник М22х1.5
7	86010982		Тройник пневматической тормозной системы №12
8	86010342		Фитинг 90°, М22х1.50
9	86002582		Клапан управляющий двойной
10	120061		Болт M8x60мм Cl-8.8 Pl
11	86629542		Контргайка М8х1.25
12	86010335		Штуцер Ml2x1.5
13	86010339		Штуцер №8
14	86010341		Шайба
15	86010358		Уплотнительное кольцо, внут.диам.10 толщина2.2
16	86010340		Фитинг, 90° M10хM12
17	86010350		Тройник M16x1.5
18	86010988		Трос пневматических тормозов
19	86002586		Соленоид

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
