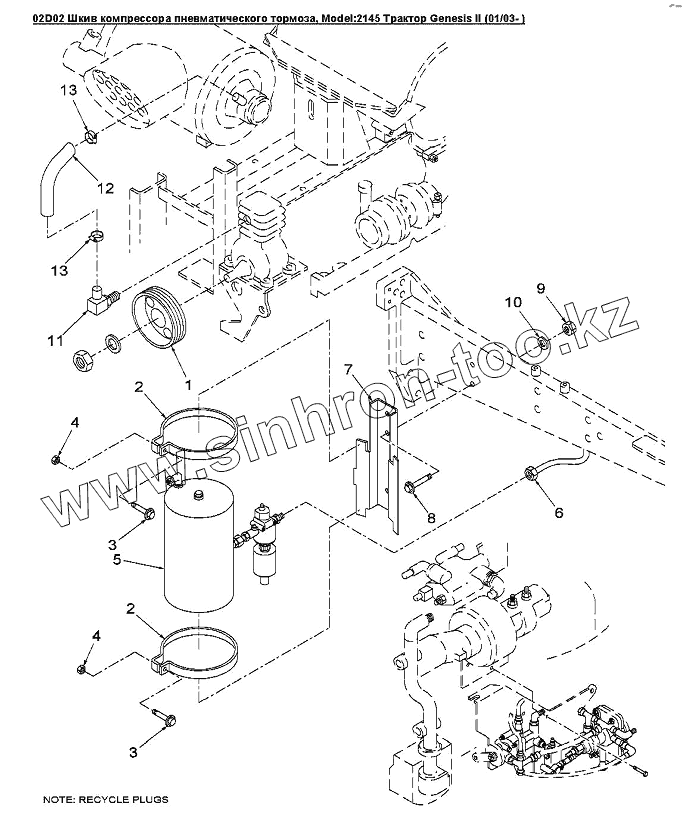

Каталог запасных частей к технике: Versatile серии GENESIS. 02D02 Шкив компрессора пневматического тормоза

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
13
Позиция на иллюстрации Заводской номер детали Название детали
1 86011008 Шкив компрессора GENESI
2 86013671 Хомут 253.2
3 9804264 Винт с гексагональной головкой с фланцами Cl-8.8 P
4 100037 Гайка стопорная CL-8 M10
5 86002578 Ресивер
6 86030609 Трубка, от компрессора до разгрузочного клапана
7 86015814 Кронштейн
8 374889 Болт M16x2.0x100.0 Cl-8.8
9 86000441 Контргайка М16
10 140020 Шайба
11 86010353 Фитинг 90°, Barb-3/8 x 3/8Npt
12 86012341 Рукав 25.4x37.5 100R4
13 82012725 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
