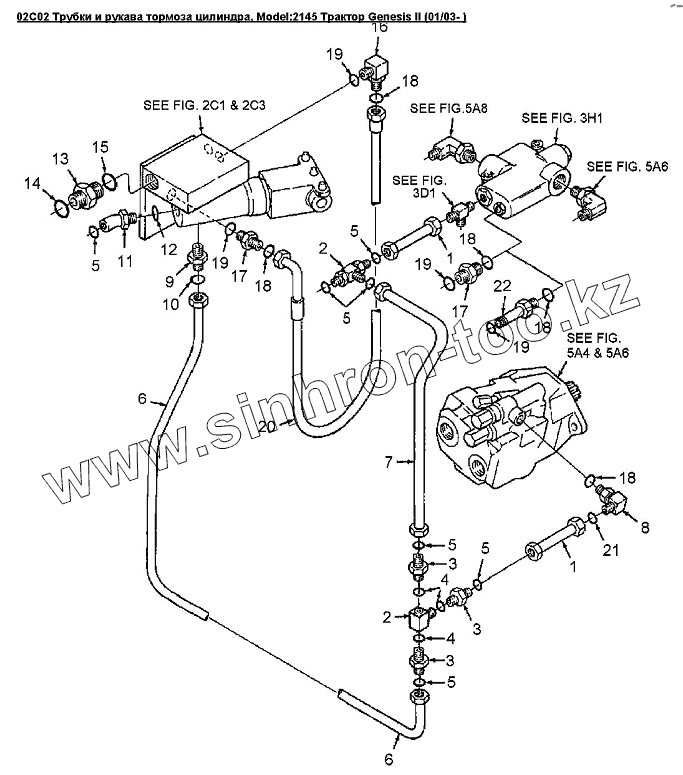

Каталог запасных частей к технике: Versatile серии GENESIS. 02C02 Трубки и рукава тормоза цилиндра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
4
4
5
5
5
5
5
5
6
6
7
7
7
8
9
11
13
14
15
16
17
17
18
18
18
18
18
19
19
19
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 9840291 Трубка, длина 58мм
2 86002299 Балка
3 9993143 Штуцер 11/16orfs 9/16orb
4 9617873 Кольцо уплотнительное 9/16 IDX11/16 THK NITRI
5 9993141 Кольцо уплотнительное 0.364 IDX0.070 THK BUNA
6 86011083 Трубка, от датчика загрузки до тормозов GENESIS
7 86011082 Трубка, от датчика загрузки до насоса GENESIS
7 86011085 Трубка, от датчика загрузки до насоса
8 9843592 Фитинг 90, 7/16orb 11/16ofs
9 86504154 Штуцер 11/16OFSxM10
11 86504155 Фитинг 45°, M18ORBx13/16OFS
13 9840329 Штуцер 1 7/16ORFSx1 1/16ORB
14 9824050 Кольцо уплотнительное 0.926 IDX0.070 THK BU
15 167266 Кольцо уплотнительное вн. O 0.924xтолщина 0.116
16 9840541 Фитинг 90°, 7/16orb 9/16ofs
17 9840526 Фитинг, 9/16orfs 7/16orb
18 165202 Кольцо уплотнительное вн. O 0.351xтолщина 0.072
19 9825770 Кольцо уплотнительное 0.301 IDX0.070 THK 90DU
20 86508107 Рукав 6.35x500 100R1
21 9993141 Кольцо уплотнительное 0.364 IDX0.070 THK BUNA
22 86508141 Штуцер 7/16MORBx7/16MORB
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
