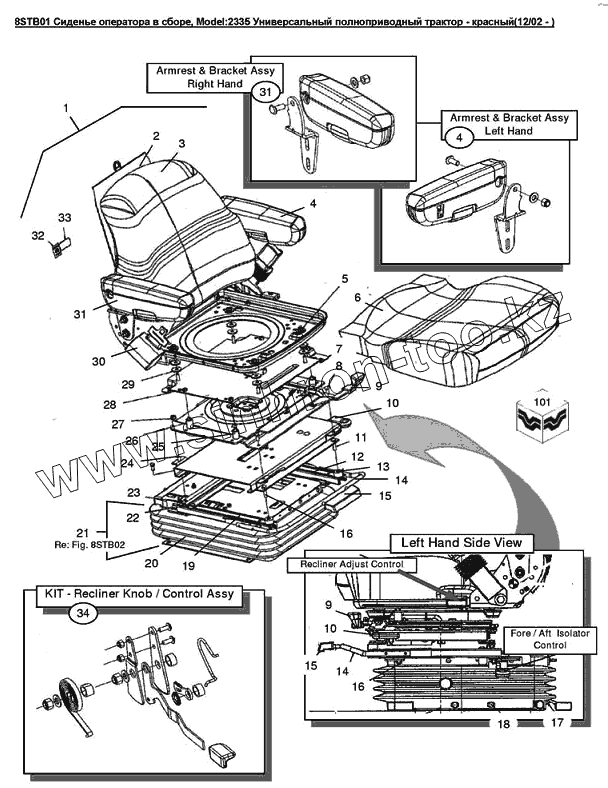

Каталог запасных частей к технике: Versatile серии 2000. 8STB01 Сиденье оператора в сборе
1
2
3
4
4
4
5
6
7
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86032542 | Сидение оператора в сборе | |
| 2 | 86034326 | Спинка сидения | |
| 3 | 86035761 | Подкладка | |
| 4 | 86035515 | Подлокотник сиденья левый | |
| 4 | 86035516 | Подлокотник сиденья левый | |
| 5 | 86034318 | Гайка 5/16 - 18unc | |
| 6 | 86035760 | Подушка сидения | |
| 7 | 86034329 | Переходник | |
| 8 | 86034317 | Болт 5/16dm-18 Unc-2A | |
| 9 | 86034327 | Шарнир основания сидения оператора | |
| 10 | 86000683 | Изолятор | |
| 11 | 12084 | Болт 5/16dm-18x1.25dm | |
| 12 | 86034322 | Фиксатор каретки правый | |
| 13 | 86000696 | Втулка | |
| 14 | 86034325 | Направляющая | |
| 15 | 86034320 | Рукоятка | |
| 16 | 86000685 | Болт 5/16 - 18unc x 0.75 | |
| 17 | 86000689 | Гайка | |
| 18 | 86000688 | Фиксатор | |
| 19 | 86034323 | Фиксатор каретки левый | |
| 20 | 86000687 | Чехол подвески сидения | |
| 21 | 86034328 | Основание подвески сидения | |
| 22 | 86034319 | Болт 5/16 - 18unc x 0.50 | |
| 23 | 86034324 | Переходник | |
| 24 | 28397 | Болт 0.61x0.62 Gr-5 Pl | |
| 25 | V12251 | Болт 0.31x1.50 Gr-5 Pl | |
| 26 | V47359 | Шайба диам.внутр.5/16dm, сталь | |
| 27 | V47359 | Шайба диам.внутр.5/16dm, сталь | |
| 28 | 88854 | Гайка 5/16-18 | |
| 29 | 86000705 | Шайба диам.внутр.0.390 наруж.1.120, сталь | |
| 30 | 86035762 | Ремень безопасности,, L4wd | |
| 31 | 86035540 | Подлокотник сиденья правый | |
| 31 | 86035541 | Подлокотник сиденья правый |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
