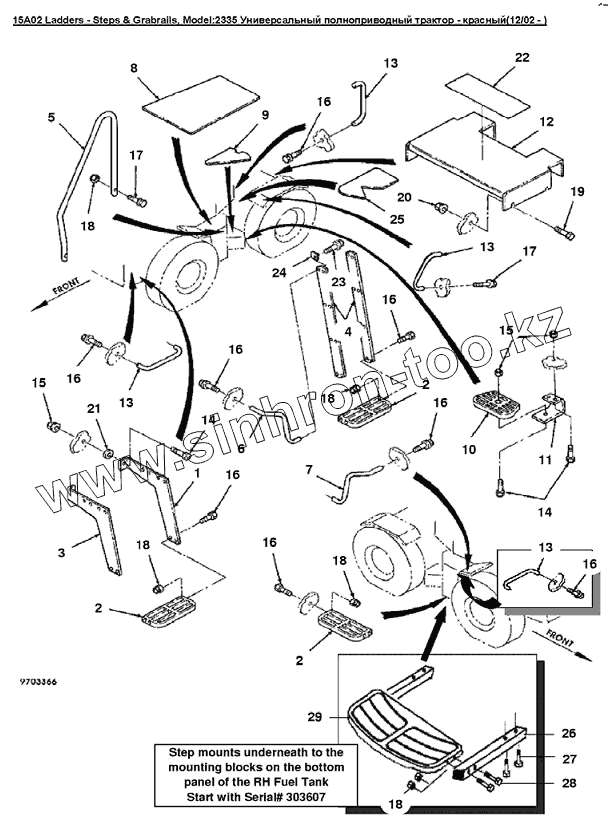

Каталог запасных частей к технике: Versatile серии 2000. 15A02 Лестница и поручни

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
9
10
11
11
11
12
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
16
17
17
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 86027804 Левый кронштейн подножки L4WD
1 86026027 Левый кронштейн подножки L4WD
2 86015582 Подножка
3 86026034 Правый кронштейн подножки L4WD
3 86027811 Правый кронштейн подножки L4WD
4 86026033 Боковина лестницы, ширина 102мм длина 900мм
4 86027810 Боковые поручни основной лестницы, красные
5 86026032 Поручень основной, диам. 31.75мм
5 86027809 Перила основные красные
6 86027808 Поручень левый красный
6 86026031 Поручень левый, диам. 19.05мм
7 86026030 Поручень правый, диам. 19.05мм
7 86027807 Поручень правый, диам. 19.05мм
8 9706446 Подножка
9 9707285 Ступенька задней рамы
10 86017296 Накладка алюминиевая
11 86026029 Кронштейн подножки
11 86027806 Крепление подножки (красн.)
12 86026028 Щит L4WD
12 86027805 Щит L4WD
13 9707314 Поручень L4WD
14 43168 Болт M16x40.8 Cl-8.8
15 9804280 Гайка M16 Cl-8 Pl
16 9840672 Болт M10x1.50x30
17 9804264 Винт с гексагональной головкой с фланцами Cl-8.8 P
18 9672413 Контргайка металлическая М10
19 9670288 Болт M12x35
20 86512497 Гайка M12 Gr10 Plt
21 140020 Шайба
22 9707226 Противоскользящая накладка на задней раме
23 9804263 Винт с гексагональной головкой с фланцами M10x40
24 86511323 Шайба 10.77X20.00X2.00 PL
25 86001386 Подножка задней рамы
26 86034844 Квадратная трубка для крепления правой ступени
27 9804265 Болт M10x1.5x60 Cl 8.8
28 9671487 Болт M 12х1.75х50 Cl-8.8
29 86032187 Ступенька красная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
