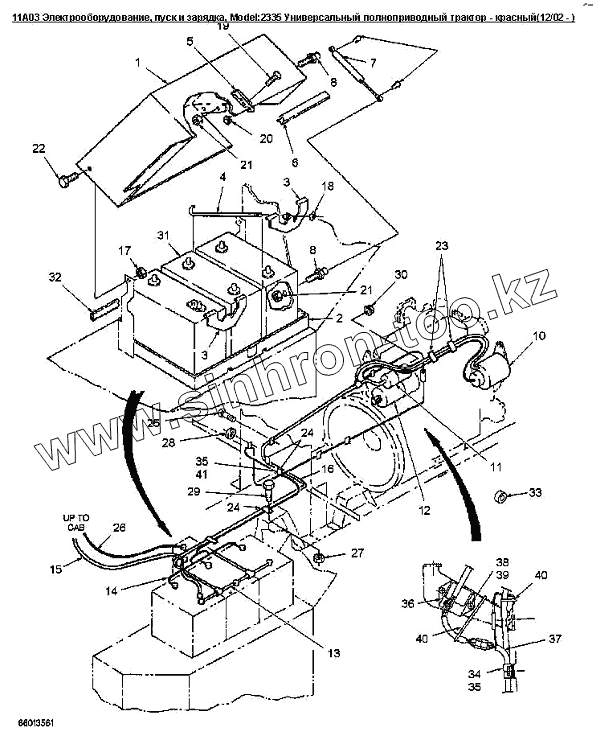

Каталог запасных частей к технике: Versatile серии 2000. 11A03 Электрооборудование, пуск и зарядка
1
2
3
3
4
5
6
7
8
8
10
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
35
36
37
38
39
40
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9707338 | 9707338 | Фиксатор | |
| 1 | 9707393 | Крышка батареи WA | |
| 2 | 9704212 | Аккумуляторный поддон | |
| 3 | 9704213 | Фиксатор | |
| 4 | 9704214 | J-болт зажима аккумуляторной батареи Lth-396mm 1 | |
| 5 | 9673167 | Замок | |
| 6 | 9707429 | Виниловая панель со стальным каркасом | |
| 7 | 9706806 | Пружина дверная пневматическая | |
| 8 | 9706807 | Шаровой палец 13 диам.xM8 | |
| 10 | 9705428R | Генератор | |
| 10 | 9705428 | Генератор переменного тока 130 А | |
| 11 | 9802163 | Ось вилки | |
| 12 | 9706425 | Стартер 12В 42MT | |
| 12 | 86013315 | Стартер 12В 37MT | |
| 13 | 9706657 | Кабель батареи соединительный красный | |
| 14 | 86000488 | Кабель аккумулятора черный | |
| 15 | 9706659 | Провод | |
| 16 | 86000487 | Жгут аккумулятора, стартера и генератора | |
| 17 | 412141 | Контргайка M10 Cl-8 Pl | |
| 18 | 14274 | Барашковая гайка 0.250nc Gr-2 Pl | |
| 19 | 86507068 | Болт шестигранный USR M 5 X 12 PL | |
| 20 | 43416 | Гайка M5 | |
| 21 | 86505868 | Гайка шестигранная USR M 8 PL | |
| 22 | 9804262 | Болт M10x30 Cl-8.8 | |
| 23 | 86050008 | Фиксатор | |
| 24 | 86050307 | Р-образный зажим с покрытием o 0,75 двойной | |
| 25 | 274247 | Болт M10x16 | |
| 26 | 9706660 | Провод, длина 1600мм Ca8 | |
| 27 | 9804278 | Гайка шестигранная M10x1.50 Cl-8.0 | |
| 28 | 83925303 | Стопорная шайба M12 PL | |
| 29 | 86511845 | Болт шестигранный FLG M10 X 35 8.8PL | |
| 30 | 86050298 | Стопорная гайка #10 UNF GR5 PL | |
| 31 | 86029147 | Аккумуляторная батарея 31, 625 CCA | |
| 31 | 86029148 | Батареи аккумуляторные 31 950 CCA | |
| 32 | 86050349 | Виниловая прокладка, длина 500мм | |
| 33 | 86013677 | Втулка диам.наруж. 15.9 длина 8.00мм | |
| 34 | 86050286 | Болт шестигранный FLG HVY M10x1.5x20 | |
| 35 | 9672530 | Хомут 0.50dm | |
| 36 | 86013621 | Катушка | |
| 37 | 86013622 | Жгут катушки, 8.3L | |
| 38 | 86511912 | Болт №8 | |
| 39 | 30575 | Гайка №8 | |
| 40 | 2747 | Накладка соединительная, нейлоновая, регулируемая | |
| 41 | 86525002 | Хомут 0.812 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
