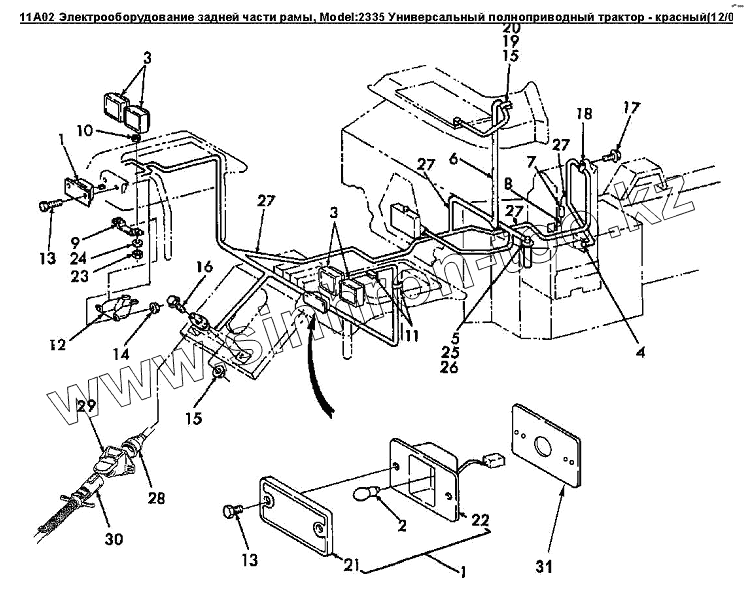

Каталог запасных частей к технике: Versatile серии 2000. 11A02 Электрооборудование задней части рамы
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86029232 | Фонарь стоп-сигнала | |
| 2 | 86537133 | Лампа - 157 12 В, задний фонарь | |
| 3 | 9706418 | Фара рабочая 4х6 | |
| 4 | 9673053 | Датчик магнитный | |
| 5 | 9707263 | Датчик уровня топлива | |
| 6 | 86018945 | Жгут задней рамы | |
| 7 | 9705767 | Переключатель - давление, трансмиссия 3 PSI | |
| 8 | 9790711 | Рукав 1/4dmx400 100R1 | |
| 9 | 86000588 | Кронштейн заднего щитка | |
| 10 | 9844764 | Шайба диам.внут.13.34, наруж.34.93, толщина 3.18мм, нейлон | |
| 11 | 86050202 | Зажим 2.5 | |
| 12 | 86000005 | Фиксатор жгута | |
| 13 | 86050251 | Болт M4 x 25 | |
| 14 | 86050246 | Гайка шестигранная M4 GR5 PL | |
| 15 | 86505868 | Гайка шестигранная USR M 8 PL | |
| 16 | 9671714 | Болт шестигранный FLG M 8x25 8.8PL | |
| 17 | 43775 | Болт M12x20 Cl-8.8 | |
| 18 | 86050267 | Р-образный зажим с покрытием o 3/8 | |
| 19 | 9706732 | Хомут 3/4dm | |
| 20 | 43730 | Шайба М8 | |
| 21 | 86001153 | Светорассеиватель | |
| 22 | 86001161 | Уплотнение | |
| 23 | 9638005 | Гайка | |
| 24 | 80679 | Шайба 0.5 PL | |
| 25 | 86001166 | Сальник датчика уровня топлива L4WD | |
| 26 | 86001165 | Болт HD 10 - 32x1 | |
| 27 | 2747 | Накладка соединительная, нейлоновая, регулируемая | |
| 28 | 9821509 | Чехол | |
| 29 | V60345 | Раз'ем | |
| 30 | V59624 | Раз'ем | |
| 31 | 86029136 | Втулка UHMW |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
