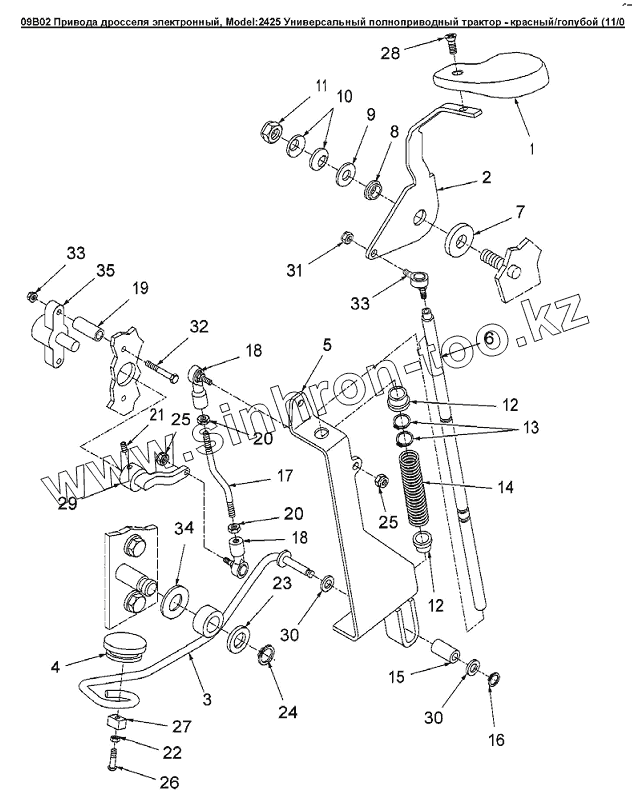

Каталог запасных частей к технике: Versatile серии 2000. 09B02 Привода дросселя электронный

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

17

18

18

19

20

20

21

22

23

24

25

25

26

27

28

29

30

30

31

32

33

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9841607		Рукоятка рычага
2	86030061		Рычаг дросселя
3	86011841		Рычаг деселератора
4	9821941		Подушка, резина
5	86018512		Лист крепления деселератора
6	86018510		Тяга деселератора
7	9706247		Шайба диам.внутр.20.00 наруж.50.00 толщина 9.50мм
8	V79073		Втулка
9	86511324		Шайба 13.27X24.00X2.500 PL
10	9706248		Шайба пружинная
11	86012006		Контргайка с нейлоновой вставкой M12 класс 10 P
12	V14841		Втулка диам.внутр.0.509dm
13	9635806		Стопорное кольцо
14	86000738		Нажимная пружина
15	86000619		Нейлоновая прокладка
16	86000439		Стопорное кольцо o 0,38
17	86018511		Тяга дросселя
18	9705822		Наконечник тяги дросселя
19	86018129		Труба для крепления рычага
20	88098		Гайка G2, 1/4dm-28
21	86050296		Установочный винт с шестигран. головкой M8x8 PL
22	43362		Гайка M8 x 1.25
23	9673085		Втулка диам.внутр.0.63 наруж. 0.75 длина 0.75dm
24	515259		Стопорное кольцо диам.0.625dm
25	9671302		Контргайка 0.25NF GR5 PL
26	86512444		Болт M 8 X 40 8.8PL
27	86018613		Кронштейн упорного болта деселератора
28	9844207		Винт CL 4.8 М4х0.70х8
29	86018514		Рычаг дросселя
30	87016		Шайба Sae 0.380 Pl, сталь
31	9671302		Контргайка 0.25NF GR5 PL
32	80338413		Болт М6х60
33	9804276		Гайка M6 Cl-8 Pl
34	86001116		Изогнутая пружинная шайба
35	86018938		Потенциометр

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
