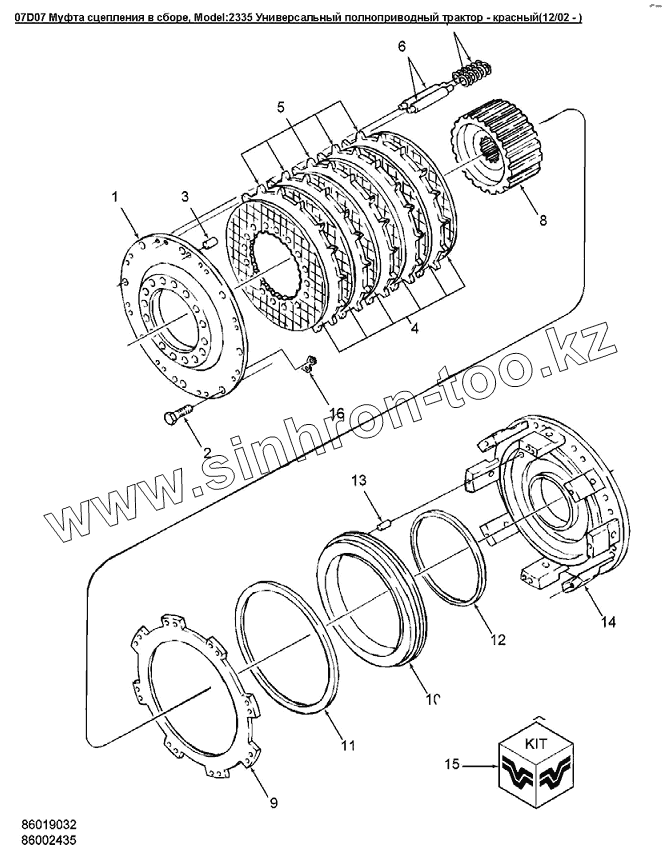

Каталог запасных частей к технике: Versatile серии 2000. 07D07 Муфта сцепления в сборе

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86002436		Диск
2	9804262		Болт M10x30 Cl-8.8
3	86509334		Штифт 10.0x20.0мм
4	86001232		Диск фрикционный 11 внутр.
5	86001231		Диски сцепления стальные
6	86001234		Стержень
7	86001235		Пружина муфты сцепления, 71мм
8	86001230		Ступица главной фрикционной муфты
9	86001225		Диск
10	86001228		Поршень ведущей муфты
11	86001229		Кольцо внешнее
12	86001227		Кольцо внутреннее
13	86017400		Штифт
14	86001224		Барабан муфты сцепления
15	86001268		Комплект уплотнений
16	86019033		Пружина разделитель

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
