Каталог запасных частей к технике: Versatile серии 2000. 07D04 Вал промежуточный 1-ый

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

5

5

5

6

7

7

8

8

9

9

9

10

11

12

13

15

16

17

17

17

17A

17A

17A

18

18

18

19

20

20

20

21

22

23

23

23

24

25

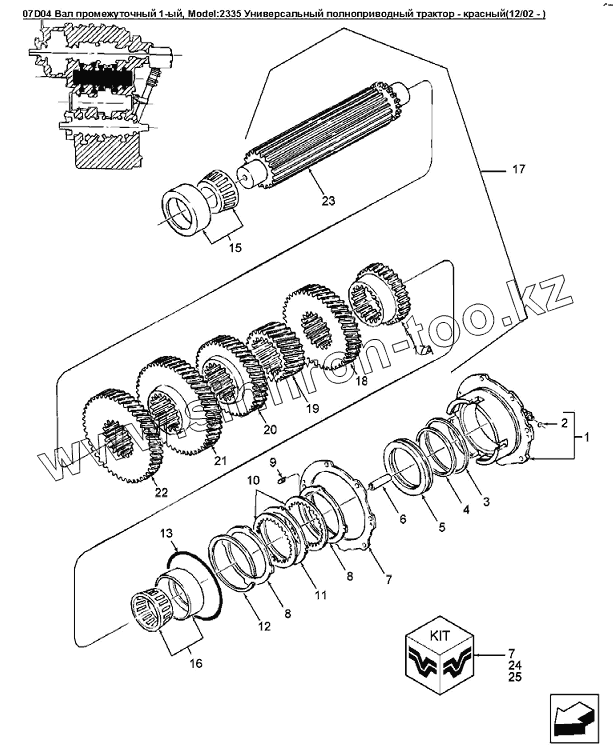

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86011719		Корпус муфты
1	86025268		Крышка
2	86001347		Дроссель M8х1.25 - 8 диам.1.8
3	86001297		Стопор внеш. 1-го промежуточного вала
4	86001296		Стопор внут. 1-го промежуточного вала
5	86001352		Поршень тормоза сцепления
5	86025269		Поршень
6	86001348		Стержень
7	86001298		Набор прокладок для трансмиссии
8	86001351		Пластина стальная dmВdm фрикционная пластина
9	86001295		Возвратная пружина тормозной муфты, 15мм
9	86025270		Возвратная пружина 2мм
10	86001349		Диск фрикционный
11	86001350		Пластина стальная dmАdm тормоза сцепления
12	86001057		Стопорное кольцо
13	86001299		Кольцо уплотнительное вн. O 151.99xтолщина 3.53
15	86509784		Подшипник 55.0IDX120.0ODX31.50
16	86500890		Подшипник 55.00IDX100ODX35.0
17	86020166		Вал промежуточный 1-ый
17	86025265		Контрпривод (первый) и зубчатые колеса в сборе
17A	86001345		Ступица тормоза сцепления
17A	86025266		Ступица тормоза сцепления для 86032767
18	86001342		Шестерня 1-го промежуточного вала, 42 зуба
18	86032766		Колесо зубчатое z=42
19	86020167		Колесо зубчатое с антикор. покрытием z=25
20	86001343		Шестерня 1-го промежуточного вала, 39 зубьев
20	86032765		Колесо зубчатое z=39
21	86001340		Колесо зубчатое z=48
22	86011718		Колесо зубчатое z=45
23	86011717		Вал трансмиссии первичный
23	86032767		Вал трансмиссии первичный
24	86001269		Набор уплотнений тормоза сцепления
25	86020168		Набор уплотнений и прокладок

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
