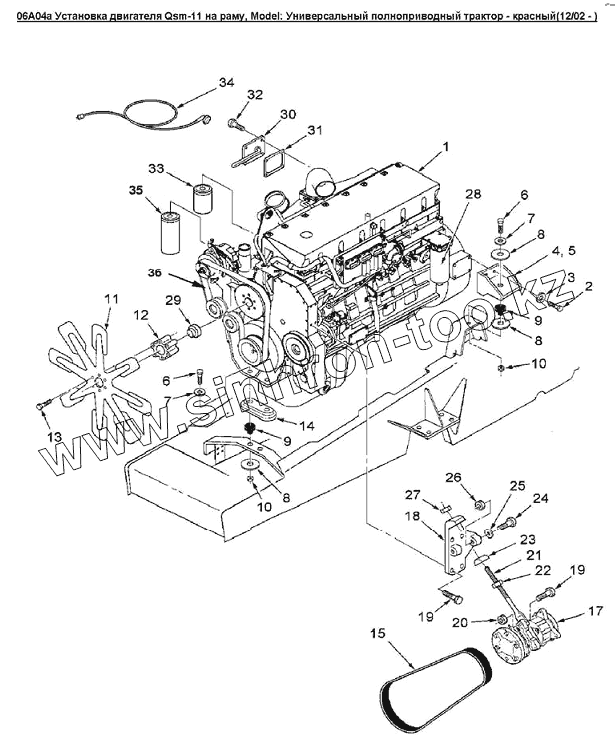

Каталог запасных частей к технике: Versatile серии 2000. 06A04a Установка двигателя Qsm-11 на раму
1
1
1
1
1
1
2
3
4
5
6
6
7
7
8
8
8
9
9
10
10
11
11
12
13
14
15
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86029917 | Двигатель Cummins QSM-11 335hp | |
| 1 | 86029916 | Двигатель Cummins QSM-11 290hp | |
| 1 | 86032639 | Двигатель QSM11 375 л.с. TIER 3 | |
| 1 | 86032638 | Двигатель QSM11 335 л.с. TIER 3 | |
| 1 | 86029918 | Двигатель Cummins QSM-11 375hp | |
| 1 | 86032637 | Двигатель Cummins Tier 3, Qsm-11 290hp L4wd | |
| 2 | 43168 | Болт M16x40.8 Cl-8.8 | |
| 3 | 86511326 | Шайба 17.27X30.00X3.00 PL | |
| 4 | 86029919 | Заднее левое крепление двигателя | |
| 5 | 86029673 | Правый кронштейн для крепления двигателя QSM 11 | |
| 6 | 9780073 | Болт M20x2.5x110 Cl 8.8 | |
| 7 | 86503612 | Шайба 21.00X37.00X3.00 HDN | |
| 8 | 9703328 | Шайба плоская диам.внут.21, наруж.95.0, толщина 6.35мм сталь | |
| 9 | 9672975 | Опора двигателя резиновая | |
| 10 | 86512499 | Гайка шестигранная FLG M20 класс 10 PL | |
| 11 | 86010514 | Крыльчатка, диам.32dm, 3.50dm | |
| 11 | 86012200 | Вентилятор в сборе 33.0 IN 3.50 PW | |
| 12 | 86030151 | Распорная втулка вентилятора QSM11 | |
| 13 | 86505980 | Болт шестигранный 0.38 X 4.50GR5 PL | |
| 14 | 9707261 | Пластина | |
| 15 | 9707241 | Ремень компрессора GRV 0.5WDX38.9 | |
| 17 | 9705764 | Компрессор системы кондиционирования | |
| 18 | 86030521 | Кронштейн для крепления компрессора | |
| 19 | 86511845 | Болт шестигранный FLG M10 X 35 8.8PL | |
| 20 | 86514720 | Контргайка с нейлоновой вставкой M10 CLASS10PL | |
| 21 | 86001021 | Регулировочная тяга | |
| 22 | 337475 | Гайка M12х1.75 | |
| 23 | 86024979 | Прокладка | |
| 24 | 86030569 | Нарезной болт M10 X1.5 X 50 PL | |
| 25 | 86511323 | Шайба 10.77X20.00X2.00 PL | |
| 26 | 86514720 | Контргайка с нейлоновой вставкой M10 CLASS10PL | |
| 27 | 86012006 | Контргайка с нейлоновой вставкой M12 класс 10 P | |
| 28 | 86029143 | Элемент фильтрующий топливный | |
| 29 | 86030789 | Адаптер вентилятора | |
| 30 | 86030710 | Подогреватель 1500Вт 120В | |
| 31 | 86030787 | Уплотнение подогревателя | |
| 32 | UNKNOWN | Главный тормозной цилиндр | |
| 33 | 86029146 | Элемент фильтрующий масла для гидросистем и трансм | |
| 34 | 9706670 | Жгут подогревателя | |
| 35 | 86030711 | Фильтр отстойник | |
| 36 | 86030708 | Ремень от вентилятора к генератору |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
