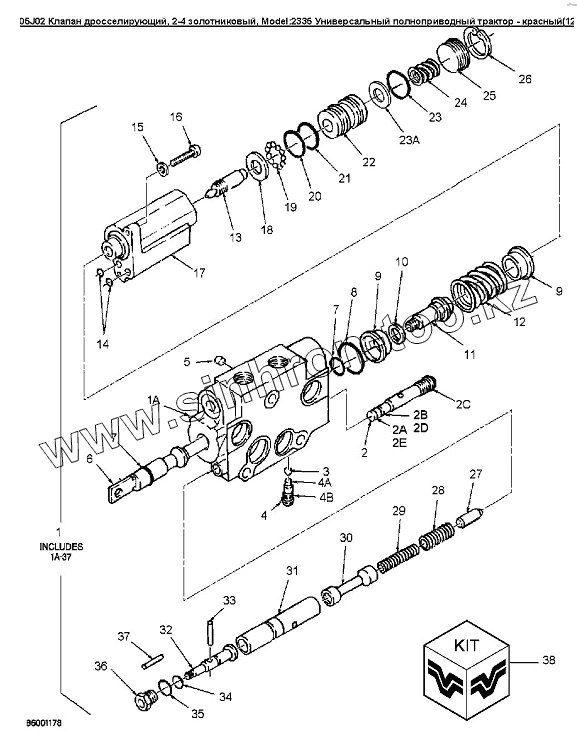

Каталог запасных частей к технике: Versatile серии 2000. 05J02 Клапан дросселирующий, 2-4 золотниковый
1
2
2A
2B
2C
2D
2E
3
4
4A
4B
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23A
24
25
26
27
28
29
30
31
33
34
34a
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 86001178 | Муфта | |
| 2 | 86019463 | Корпус первичный | |
| 2A | 9673142 | Кольцо уплотнительное | |
| 2B | 9673141 | Кольцо уплотнительное | |
| 2C | 165202 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 2D | 86021544 | Кольцо запасное гидроклапана Id-0.265in | |
| 2E | 86021543 | Кольцо запасное гидроклапана Id-0.234in | |
| 3 | 9672608 | Шарик | |
| 4 | 86018333 | Клапан с седлом в сборе | |
| 4A | 9673139 | Кольцо уплотнительное пробкового крана | |
| 4B | 86513328 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 7 | 122057 | Кольцо уплотнительное 116 70 NBR | |
| 8 | V84260 | Уплотнительное кольцо, внут.диам.1.250dm толщина 0.06dm | |
| 9 | 86500473 | Тарелка пружины | |
| 10 | 86500469 | Упор золотника | |
| 11 | 86500470 | Шток | |
| 12 | 86500474 | Пружина | |
| 13 | 86001180 | Ось | |
| 14 | 49886 | Кольцо уплотнительное 0.239 IDX0.070 THK BU | |
| 15 | 86508425 | Шайба 0.25x0.375x0.625 Pl | |
| 16 | 84070 | Болт 1/4dm-20x1dm | |
| 17 | 86500471 | Корпус гидроклапана | |
| 18 | 9704184 | Шайба направляющая | |
| 19 | 9625595 | Подшипник шариковый | |
| 20 | 9673133 | Кольцо опорное | |
| 21 | 274727 | Уплотнительное кольцо, внут.диам.1.926dm толщина 0.070dm | |
| 21 | V84143 | Уплотнительное кольцо, внут.диам.0.926dm толщина 0.070dm | |
| 22 | 9704193 | Поршень | |
| 23 | UNKNOWN | Главный тормозной цилиндр | |
| 23A | 9672605 | Кольцо запасное дистанционного вентиля | |
| 24 | 9705194 | Пружина | |
| 25 | 9704186 | Тарелка пружины | |
| 26 | 129738 | Кольцо стопорное 1.30 Dia | |
| 27 | 86500464 | Игла | |
| 28 | 86500476 | Пружина внутренняя | |
| 29 | V89382 | Пружина внешняя | |
| 30 | V89384 | Золотник | |
| 31 | 86001179 | Трубка расходомера | |
| 33 | V87913 | Штифт | |
| 34 | 86511345 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 34a | V89386 | Кольцо | |
| 35 | 167269 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 36 | 86500461 | Пробка | |
| 37 | 87455 | Штифт 11/8dmx1dm | |
| 38 | PL | Топливный цилиндр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
