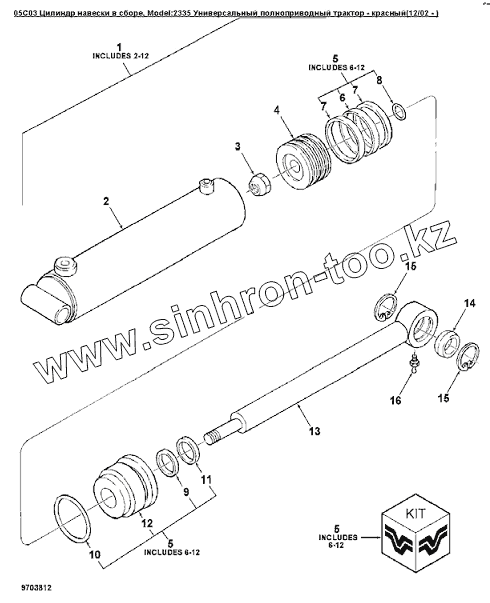

Каталог запасных частей к технике: Versatile серии 2000. 05C03 Цилиндр навески в сборе

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано Versatile серии 2000 (2008) Versatile серии GENESIS (2008) Versatile серии HHT (2008)

Схема > Не выбрано 04A01 Мост ведущих колес 04B01 Крепление дифференциала в сборе 04B02 Главная передача ведущего моста 07A04 Привод механизма отбора мощности, МКПП 07A06a Задняя часть 1407 АКПП 07A08 Привод 1407 АКПП 07A12 Привод 12 МКПП 07A14 Привод механизма отбора мощности, АКПП 07B01 Раздаточная коробка механизма отбора мощности, АКПП 07B02 Муфта механизма отбора мощности 07B03 Редуктор механизма отбора мощности 07B04 Муфта сцепления механизма отбора мощности, 5-1/4, 12-ти дисковая 07C01 Пульт управления МКПП 07C02 Педаль муфты сцепления - 12 МКПП 07C03 Пульт управления АКПП 07C05 Педаль муфты сцепления - 1407 АКПП 07D01 КПП 12 скоростей 07D02 Вал КПП вторичный 07D03 Вал КПП первичный 07D04 Вал промежуточный 1-ый 07D06 Система смазывания КПП 07D05 Вал промежуточный 2-ой 07D07 Муфта сцепления в сборе 07D08 Части всасывающей линии 12 МКПП 07E07 Вал карданный в сборе 07E03 Вал карданный в сборе 07E09 Вал карданный в сборе 07E10 Вал карданный в сборе 07E13 Вал карданный в сборе 07E17 Вал карданный в сборе 07E18 Вал карданный в сборе 07G01 Преобразователь в сборе 07F01 Насос шестеренчатый в сборе 07G02 Преобразователь в сборе - трансмиссия серии 9L7520 и ON 14A02 Капот, радиаторная решетка и боковые щитки 14B02 Крылья и родственные элементы 15A01 Рама в сборе и поворотные элементы 15A02 Лестница и поручни 03A01 Цилиндр рулевой в сборе 03B01 Крепление рулевой колонки 03B02 Клапан рулевого управления 03B03 Рулевая колонка в сборе 05A03 Гидравлика рулевого управления 02A01 Механизм тормозной 02A03 Рычаг тормозной в сборе 02B01 Скоба тормозная 02C01 Цилиндр тормозной главный 13A01 Опора сидения 13A02 Сидение в сборе 13A03 Подвеска сидения 14C01 Зеркала наружные 15B01 Кабина в сборе 15B02 Детали интерьера кабины в сборе 15B03 Стеклоочиститель ветрового стекла 15D01 Обогреватель и кондиционер в сборе 15C01 Радио и динамики 15D03 Компрессор в сборе 15D04 Обогреватель и кондиционер 15E01 Крыша 6A01 Информационные таблички - внешний вид и безопасность 8STB01 Сиденье оператора в сборе 8STB02 Основание сидения с амортизатором в сборе 06A04a Установка двигателя Qsm-11 на раму 06B03 Система впуска воздуха и выпуска отработавших газов 08A02 Радиатор 08B02 Охладитель топлива 09A01 Топливный бак и топливопроводы 09B01 Привод дросселя 09B02 Привода дросселя электронный 06A03 Установка двигателя 06B02 Система впуска воздуха и выпуска отработавших газов 08A01 Радиатор 08B01 Охладитель топлива 09A01 Топливный бак и топливопроводы 09B02 Привода дросселя электронный 09B01 Привод дросселя 05A01 Система смазки механизма отбора мощности 05A02 Система смазки механизма отбора мощности 12-скоростного синхронизатора 05A04 Распределитель гидравлический навесного оборудования 05B02 Рулевое управление и система смазки 05B02a Система смазки - охлаждающий обводной коллектор 05C03 Цилиндр навески в сборе 05D02 Тандем насосов 05D05 Установка тандема насосов 05E01 Рычаг управления гидравликой 05E02 Регулятор потока 05J01 Гидрораспределитель в сборе 05J02 Клапан дросселирующий, 2-4 золотниковый 05J03 Клапан дросселирующий электромагнитный 05J04 Блокировка и затвор в сборе 05K02 Приоритетный клапан рулевого управления 05K03 Приоритетный клапан навесного оборудования 05K04 Клапан соединительный 05L01 Клапан механизма отбора мощности 11A01 Маршрут переднего жгута 11A02 Электрооборудование задней части рамы 11A03 Электрооборудование, пуск и зарядка 11A04 Электрооборудование крыши кабины 11B01 Жгут кабины 11B02 Блок предохранителей в сборе 11B07 Электрооборудование АКПП 11C01 Набор фар рабочего освещения с креплениями 11D02 Набор габаритных фар 11E01 Блокировка электрическая переднего дифференциала в сборе 11F01 Электрика трехточечной навески 11G02 Стартер в сборе 11H01 Набор для установки реле стартера 11J01 Генератор 12A00 Приборные панели в сборе - L4wd 12A03 Приборная панель в сборе

1

1

3

4

5

5

5

12

13

14

15

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	86026564		Цилиндр гидравлический навесного оборудования
1	9703812		Гидроцилиндр
3	9703782		Контргайка 1-14
4	9703783		Поршень
5	9703757		Набор уплотнений
12	86000208		Головка гидроцилиндра
13	9703781		Шток гидроцилиндра
14	18125		Втулка сферическая 1,25 внутр O 2,00 внешн O 1,09
15	V18759		Стопорное кольцо диам.2
16	80710		Штуцер для подвода смазки 1/8-27NPT

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
