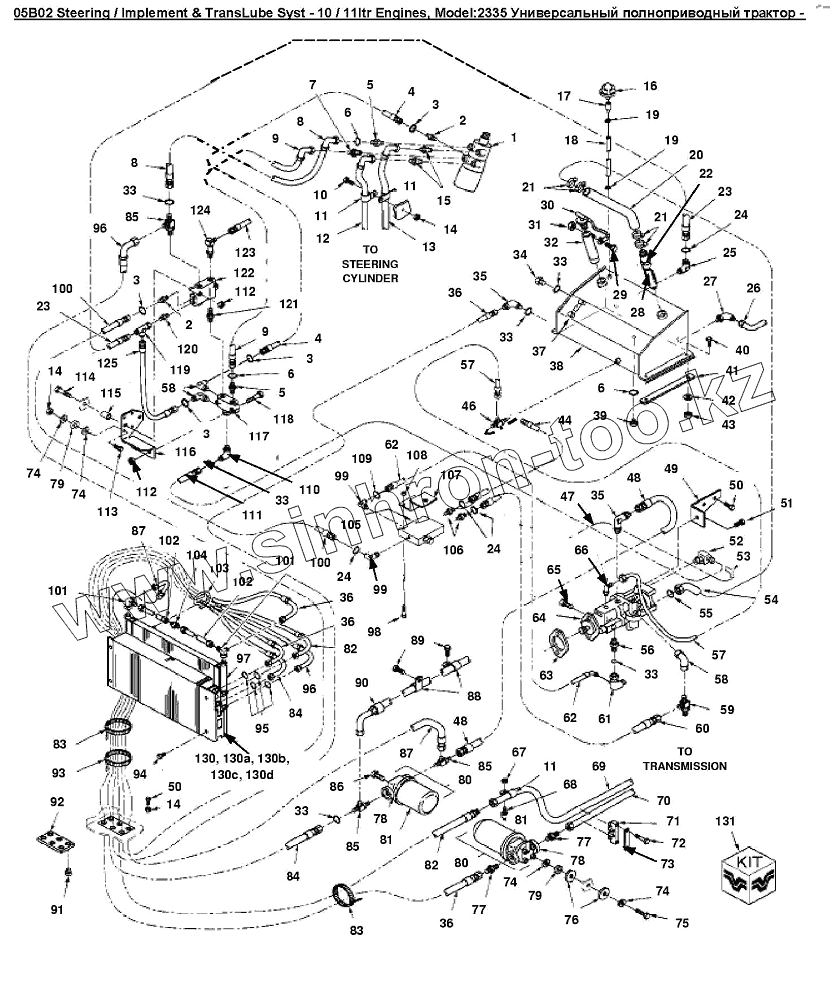

Каталог запасных частей к технике: Versatile серии 2000. 05B02 Рулевое управление и система смазки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
4
4
5
5
6
6
6
7
8
8
9
9
10
11
11
11
12
13
14
14
14
15
16
17
18
19
19
20
21
21
21
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
32
32
33
33
33
33
33
33
34
35
35
36
36
36
36
37
38
39
40
41
42
42
42
43
44
46
47
48
48
49
50
50
51
51
51
52
53
54
55
56
57
57
58
58
58
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
73
73
74
74
74
74
75
76
77
77
78
78
79
79
80
80
81
81
82
82
83
83
84
84
85
85
85
86
87
87
88
89
90
91
92
93
93
93
94
94
94
95
96
96
97
97
97
98
99
99
100
100
101
101
102
102
103
104
105
107
108
109
110
111
112
112
113
114
115
116
117
118
119
120
121
122
123
124
125
130
130a
130b
130c
130d
131
Позиция на иллюстрации Заводской номер детали Название детали
1 9706460 Агрегат рулевой
2 265235 Штуцер 7/16mjic x 7/16morb
3 165202 Кольцо уплотнительное вн. O 0.351xтолщина 0.072
4 86012060 Шланг в сборе 1/4 X 630 100R17
5 86512926 Штуцер 1 5/16JICX1 1/16ORB
6 167266 Кольцо уплотнительное вн. O 0.924xтолщина 0.116
7 322896 Фитинг 1-1/16jic x 1-1/16orb
8 86013064 Шланг в сборе 1.00 X 450 100R17
9 86013216 Шланг в сборе 3/4 X 565 100R17
10 43140 Болт M10x30 Cl-8.8
11 9827902 Хомут 1.00dm
12 9790691 ГИДРОШЛАНГ
13 9790690 ГИДРОШЛАНГ
14 43435 Гайка M10 Usr Pl
15 86507102 Переходник рулевого управления 7/8JIC X1 1/16ORB
16 9704438 Клапан
17 86010532 Шланговое соединение 5/8x1/2NPT
18 86010608 Шланг высокого давления 5/8x900
19 9706921 Хомут 1/2dm-1.375dm
20 86017923 Рукав всасывающий армированный 38.10in 30R6
21 82012725 Хомут
21 V17778 Хомут 2.75dm
22 9703991 Фильтр впускной
23 86013056 Шланг в сборе 3/8 X 700 100R1
24 128825 Кольцо уплотнительное 0.644 IDX0.087 THK BUNA
25 128830 Фитинг 90°, 3/4mjic x 3/4morb
26 86050317 Шланг в сборе 1/2 X 2610 100R1
27 84340 Фитинг 90°, Jic-3/4 x Morb-1 1/16
28 86027398 Уплотнительное кольцо всасывающего фильтра 70-Duro
29 9804255 Болт M6x16 Cl-8.8 Pl
30 9705728 Колпачок патрубка наливного
31 86514335 Контргайка с нейлоновой вставкой M6 класс 10 PL
32 86000064 Трубка-фильтр гидробака
32 86027901 Наливной патрубок
33 167268 Кольцо уплотнительное HYD/F 1.171IDx0.116TH
34 VI6984 Пробка 1-5/16dm
35 268277 Фитинг 90°, 1-5/16Jic x 1-5/16Orb
36 9790689 Рукав 3/4 X 3025 100R1
37 9705718 Стекло смотровое уровня масла
38 86026655 Бак для гидравлической жидкости
39 163410 Пробка 1-1/16orb
40 120090 Болт M16x50 8.8Pl
41 9707486 Изолятор
42 140020 Шайба
42 86511326 Шайба 17.27X30.00X3.00 PL
43 86012007 Контргайка с нейлоновой вставкой M16 CLASS10 P
44 86012064 Шланг в сборе 3/8 X 700 100R1
46 265808 Тройник 3/4jic x 3/4orb
47 86030113 Шланг в сборе 1/4 X 1500 100R17
48 86013399 Рукав гидравлический в сборе 1.00 x 1660mm 100R1
49 86011492 Кронштейн
50 9840672 Болт M10x1.50x30
51 84209 Болт 0.5x1.25dm Pl
51 86030786 Болт шестигранный FLG USR 0.5 X 1.75 PL
52 86015720 Колено 45° 1 1/16ORB X1 1/16MJIC
53 47813 Фитинг 45°, конус 37°
54 86011662 Вставной шланг специальный
55 570186 Кольцо уплотнительное 1.60 IDX1.88 THK NITR
56 9705241 Клапан плунжерного насоса 5000psi, 1.5in-Hex, 1-5/16 x 12 UN-2A
57 9790698 ГИДРОШЛАНГ
58 16998 Фитинг 90°, конус 37°
58 216773 Патрубок гидравлический фитинга, 90 градусов 7/16
59 86513653 Тройник с боковым отводом 7/16MJIC X 7/16SWFJIC
60 86012065 Шланг в сборе 1/4 X 600 100R1
61 86012143 Колено 90° 1 5/16SWJIC X 7/16JIC
62 86012066 Шланг в сборе 1/4 X 990 100R1
63 9673036 Прокладка насоса поршневого
64 9705146 Тандем насосов для двигателя 11 и 10 л
65 9670288 Болт M12x35
66 330346 Фитинг 45°, 9/16jic x 9/16orb
67 145458 Гайка 5/16dm-18
68 86013382 Изолятор, диам. 1.0dm 5/16 - 18unc
69 9707292 Обратная трубка системы смазывания КПП, 70,7dm
70 9707291 Обратная трубка системы смазывания КПП, 106,9dm
71 86011610 Кронштейн
72 9804265 Болт M10x1.5x60 Cl 8.8
73 86000234 Кронштейн 25.4 x 150.0мм
73 86029300 Кронштейн 25.4 x 150.0мм
74 86012639 Прокладка передняя
75 88044 Болт 0.38x1.50dm Gr5 Pl
76 86012106 Шайба специальная 19.5MM
77 378970 Штуцер 1-5/16jic x 1-5/16orb
78 86017476 Индикатор давления
78a 86036750 Крышка фильтра
79 86012203 Изолятор
80 86029291 Корпус фильтра масляного
80a 86035976 Фильтр гидросистемы рулевого управления и навесного оборудования
81 86029146 Элемент фильтрующий масла для гидросистем и трансм
82 86011579 Рукав 3/4 X 3115 100R1
83 2747 Накладка соединительная, нейлоновая, регулируемая
84 9790688 Рукав гидравлический в сборе Id-3/4in Lth-2330mm
85 86513022 Тройник с боковым отводом 1 5/16JICX1 5/16ORB
86 255918 Болт 3/8dm-16x3/4dm
87 86013390 Рукав гидравлический в сборе 3/4 x 1970 100r1
88 V86490 Хомут 1.50dm
89 43138 Болт M10x1.5x20 Cl 8.8
90 86014393 Рукав гидравлический в сборе 1.00in x 3500mm 100R
91 86019502 Пробка, резина, размер отв.30х19.50мм
92 86019465 Фиксатор
93 851710 Хомут
93 86509104 Соединительная накладка длина 775, нейлон
94 51026 Болт M8x12 Cl-8.8
94 76350 Штуцер 9/16mjicx9/16morb
95 9861411 Уплотнительное кольцо, внут.диам.0.864dm толщина 0.070dm
96 86012751 Рукав 3/4 X 4300 100R1
97 86025876 Радиатор масляный
97 9701008 Масляный фильтр
98 86505841 Болт M6x100 Cl-8.8 Pl
99 86512934 Колено 90° 7/16MJIC X 9/16MORB
100 86012063 Шланг в сборе 1/4 X 2200 100R1
101 86025871 Фитинг 90°, 1-5/16 x 12 un-2A
102 86013302 Обводная трубка системы охлаждения гидромасла
103 86013376 Кронштейн рукава
104 9671066 Клапан гидравлический 5000psi, 1-5/16 x 12 UN-2A
105 86020858 Клапан соединительный
107 86012145 Кронштейн клапана
108 86511444 Гайка шестигранная FLG USR M 6 PL
109 9617873 Кольцо уплотнительное 9/16 IDX11/16 THK NITRI
110 570024 Фитинг 90°, 1-1/16jic x 1-5/16orb
111 86014394 Шланг в сборе 3/4 X 1470 100R17
112 86505868 Гайка шестигранная USR M 8 PL
113 86512257 Болт M10x1.50x50
114 44028 Болт M8x110 Cl-8.8 Pl
115 86012466 Прокладка внеш. диаметр 0,54, внутр. диам 0,36, дл
116 86012619 Кронштейн клапана
117 86014298 Клапан рулевого управления приоритетный
118 86508571 Болт шестигранный M 8 X 90 8.8PL
119 129274 Тройник 9/16mjic x 9/16swfjic
120 84384 Адаптер, 7/16orb x 9/16jic
121 9790605 Штуцер 1-5/16morb x 1-5/16morb
122 86014299 Клапан распределителя навесного оборудов приоритет
123 86013135 Шланг в сборе 3/4 X 1650 100R17
124 84569 Фитинг 90°, 1-1/16jic x 1-1/16orb L
125 86012061 Шланг в сборе 1/4 X 360 100R17
130 86029820 Радиатор масляный
130a 86012460 Клапан масляного фильтра в сборе L4WD
130b 86012461 Пружина контрольного клапана L4WD
130c 86512512 Пробка с шестигранной головкой
130d 167269 Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N
131 86029892 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
