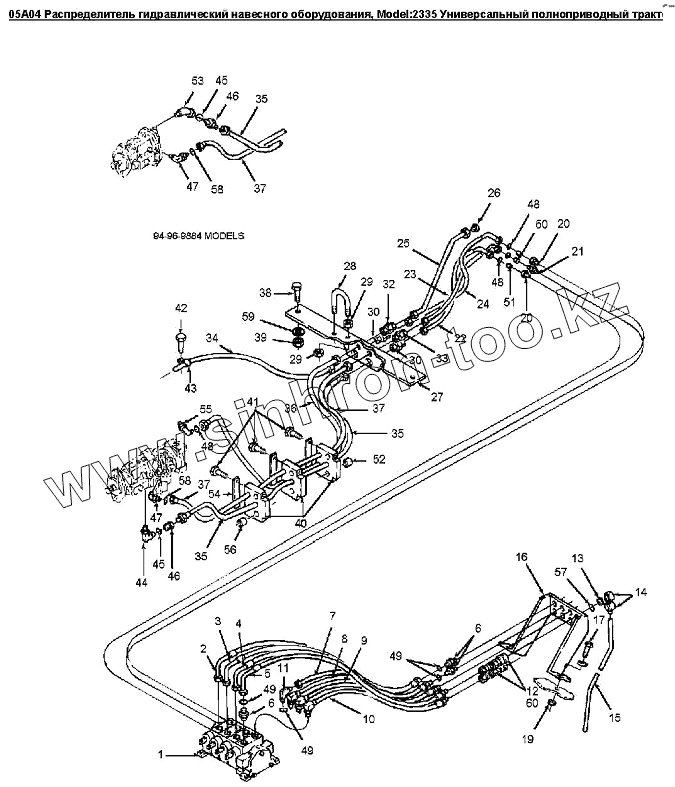

Каталог запасных частей к технике: Versatile серии 2000. 05A04 Распределитель гидравлический навесного оборудования

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
32
33
34
35
35
35
35
36
37
37
37
38
39
40
41
42
43
44
45
45
46
46
47
47
48
48
48
49
49
49
51
52
53
54
54
55
56
57
58
58
59
60
60
60
Позиция на иллюстрации Заводской номер детали Название детали
140020 140020 Шайба
1 86012578 Гидрораспределитель, 4 секции
1 86012576 Гидрораспределитель, 5 секций
2 9790692 Рукав 5/8dmх925мм 100R17
3 9790695 Рукав гидравлический в сборе 1/2in x 990mm 100R17
4 86050017 Рукав 0.50 X 1100 100R2
5 86050018 Рукав 0.50 X 1175 100R2
6 325059 Штуцер Orb-7/8 Jic-7/8
7 9790693 Рукав гидравлический в сборе 5/8in x 880 100R17
8 9790696 Рукав гидравлический в сборе 1/2in x 940mm 100R17
9 86050015 Рукав гидравлический в сборе 90 x 1050mm 100r2, 8
10 86050016 Рукав гидравлический в сборе 90 x 1110mm 100r2, 80
11 164910 Патрубок 90 7/8MJICx7/8ORB
12 86019345 Муфта раз'емная
13 133066 Стопорное кольцо диам.1.50dm
14 9706355 Крышка
15 9673068 Рукав 5/16dmх1000мм 4041-0951
15 9849445 Рукав 1/4dmх1000мм Sae 30R7
16 86000559 Кронштейн разрывных муфт
17 9847023 Болт M20x2.5x50 Cl 8.8
19 86512499 Гайка шестигранная FLG M20 класс 10 PL
20 86512926 Штуцер 1 5/16JICX1 1/16ORB
21 139398 Штуцер 9/16MORBx7/16MJIC
22 86050319 Шланг в сборе 3/4 X 1310 100R17
23 86050313 Шланг в сборе 1/4 X 1390 100R17
24 86050320 Шланг в сборе 1.0 X 1310 100R1
25 86050322 Шланг в сборе 1/2 X 1390 100R1
26 262159 Заглушка 3/4-16un №8-Jic
27 86011410 Кронштейн
28 86508630 U- образный болт M8X80X60X25 PL
29 86507066 Гайка шестигранная FLG M8 класс 10 PL
30 9862007 Штуцер 1 5/16MJICx1 5/16MJIC
32 264654 Штуцер, 0.750MJICx0.750MJIC
33 86508628 Соединение 7/16MJIC X 7/16MJIC
34 86014393 Рукав гидравлический в сборе 1.00in x 3500mm 100R
35 86050315 Рукав гидравлический в сборе 100R9 Id-3/4in Lth-42
35 86050316 Шланг в сборе 3/4 X 3360 100R17
36 86050317 Шланг в сборе 1/2 X 2610 100R1
37 86050314 Шланг в сборе 1/4 X 3400 100R17
38 374890 Болт M20x2.5x60 CL-8.8
39 86050287 Контргайка с нейлоновой вставкой M20 GR9PL
40 86011610 Кронштейн
41 9804265 Болт M10x1.5x60 Cl 8.8
42 43138 Болт M10x1.5x20 Cl 8.8
43 V86490 Хомут 1.50dm
44 602788 Фитинг 90°, конус 37°
45 167268 Кольцо уплотнительное HYD/F 1.171IDx0.116TH
46 9705241 Клапан плунжерного насоса 5000psi, 1.5in-Hex, 1-5/16 x 12 UN-2A
47 216773 Патрубок гидравлический фитинга, 90 градусов 7/16
48 167266 Кольцо уплотнительное вн. O 0.924xтолщина 0.116
49 167269 Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N
50 9617873 Кольцо уплотнительное 9/16 IDX11/16 THK NITRI
51 9673056 Дроссель 9/16
52 86000961 Втулка
53 86050288 Фитинг 90°, конус 37°
54 86000234 Кронштейн 25.4 x 150.0мм
54 86029300 Кронштейн 25.4 x 150.0мм
55 84340 Фитинг 90°, Jic-3/4 x Morb-1 1/16
56 86012621 Втулка
57 86002108 Уплотнение разрывной муфты
58 165202 Кольцо уплотнительное вн. O 0.351xтолщина 0.072
59 86511327 Шайба 21.33X37.00X3.00 PL
60 86013815 Кольцо уплотнительное полиуретановое Duro-88, Id-0
60 86035519 Шайба дублирующая полистирол
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
