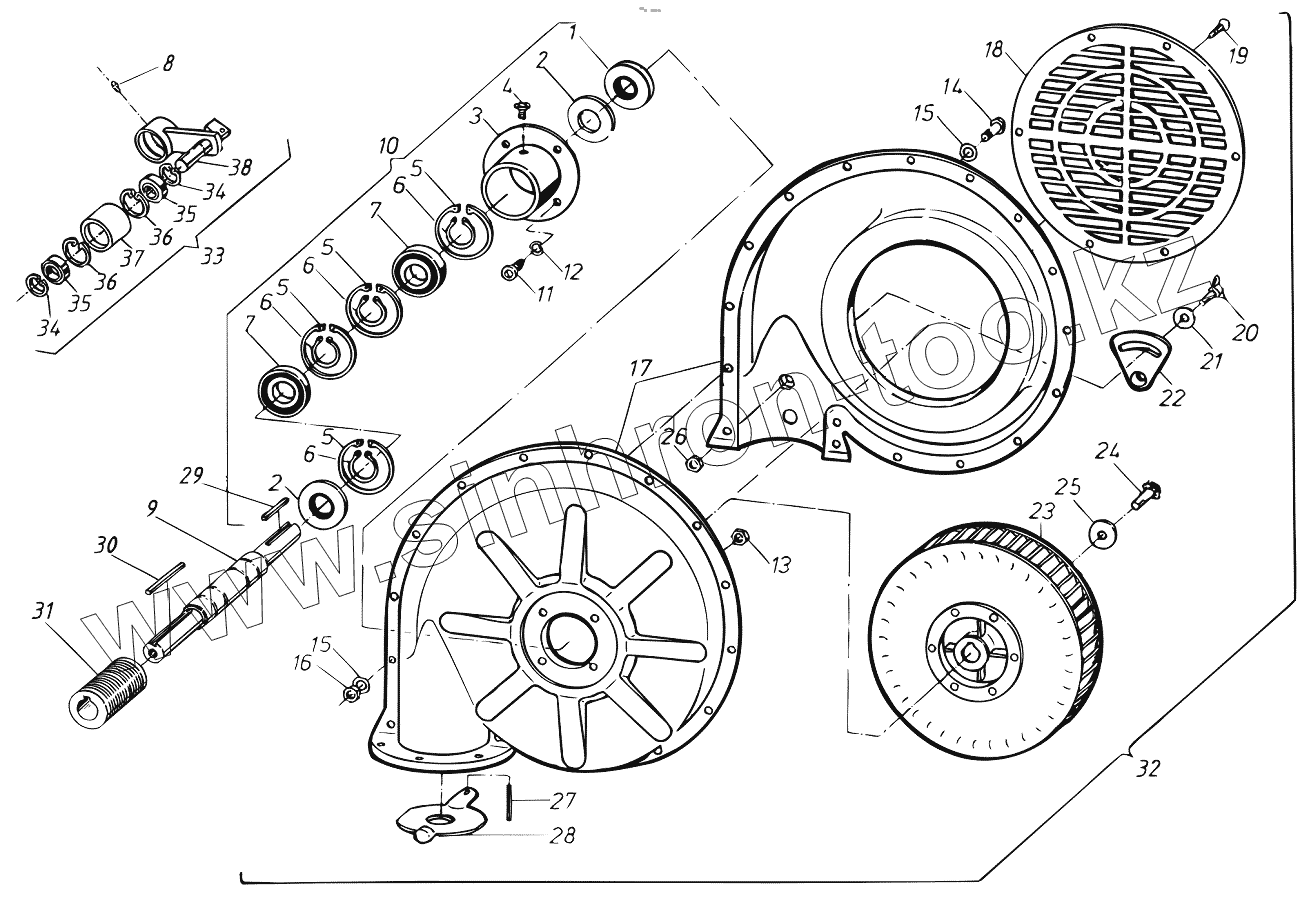

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F. Fan RD 800F
1
2
2
3
4
5
5
5
5
6
6
6
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 414400 | Washer | |
| 2 | 417077 | Sealing | |
| 3 | 414402 | Bearing housing | |
| 4 | 414403 | Screw | |
| 5 | 54017200094 | Circlip | |
| 6 | 54003000094 | Circlip | |
| 7 | 414406 | Ball bearing | |
| 8 | 407661 | Lubricating nipple | |
| 9 | 306067 | Axle | |
| 10 | 417079 | Bearing housing with axle | |
| 11 | 50031003521 | Screw, socket cap | |
| 12 | 52031000091 | Spring washer | |
| 13 | 51001000021 | Nut | |
| 14 | 50000602521 | Screw | |
| 15 | 52000600041 | Washer | |
| 16 | 51010600021 | Lock nut | |
| 17 | 414416 | Fan housing | |
| 18 | 414417 | Grating | |
| 19 | 50075502271 | Screw for sheet | |
| 20 | 414419 | Wing screw | |
| 21 | 414420 | Washer | |
| 22 | 414421 | Segment plate | |
| 23 | 414422 | Fan wheel | |
| 24 | 50000802521 | Screw | |
| 25 | 412339 | Washer | |
| 26 | 51000800021 | Nut | |
| 27 | 53010602290 | Roll pin | |
| 28 | 414427 | Draught valve | |
| 29 | 414428 | Key | |
| 30 | 417008 | Key | |
| 31 | 417060 | Pulley | |
| 32 | 415502 | Fan | |
| 33 | 417084 | Arm with tensioning roller | |
| 34 | 54002500094 | Circlip | |
| 35 | 412322 | Bearing | |
| 36 | 54014700094 | Circlip | |
| 37 | 417071 | Tensioning roller | |
| 38 | 306068 | Arm, belt tensioner |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
