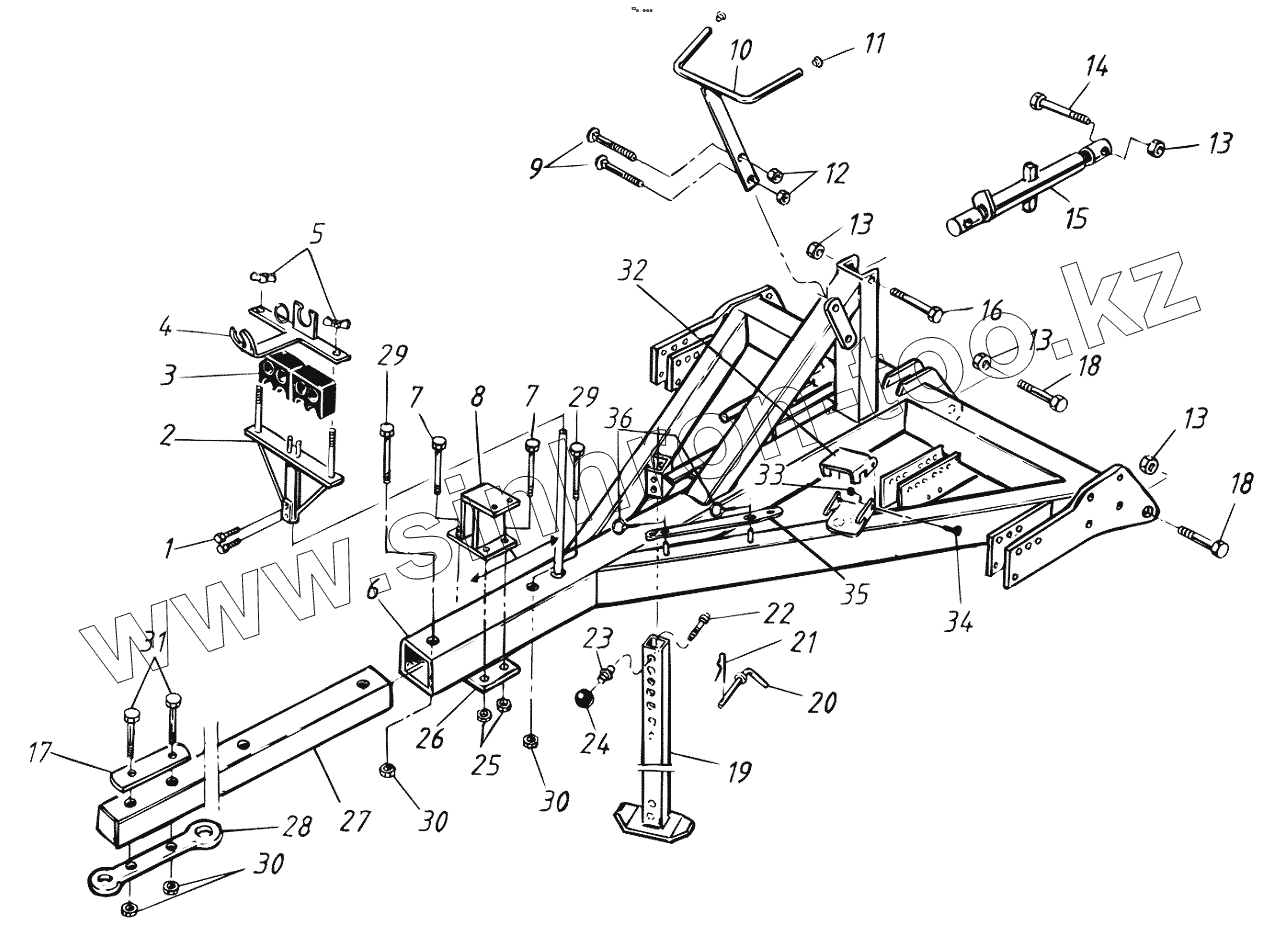

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F. Drawbar RD 500-800F

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

13

13

13

14

15

16

17

18

18

19

20

21

22

23

24

25

26

27

28

29

29

30

30

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
202523	202523		Draw-bar, Rigid tines
414716	414716		Hose holder, triple
202522	202522		Draw-bar
202364	202364		Draw-bar, Rigid tines
305461	305461		Plate, triple
1	50000801221		Screw
2	414715		Hose holder
3	404750		Hose holder rubber
4	305460		Plate, double
5	51050800021		Wing nut
6	202363		Draw-bar
7	50001619021		Screw
8	307012		Bracket
9	415962		Carriage bolt
10	307323		Handle
11	416109		Plastic plug
12	51011200021		Lock nut
13	51012400021		Lock nut
14	415181		Screw
15	305166		Push rod
16	415182		Screw
17	418725		Plate
18	415184		Screw
19	416121		Parking stay
20	401029		Locking pin
21	405080		R-clip
22	50001405021		Screw
23	403706		Handle extension
24	402850		Ball handle
25	51001600021		Nut
26	418367		Plate
27	418936		Draw-bar, extension part
28	306840		Towing eyelet
29	50002418021		Screw
30	51022400021		Lock nut
31	50002420021		Screw
32	421922		Ladder lock
33	51010600021		Lock nut
34	50000602021		Screw
35	418351		Key
36	410090		Locking ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
