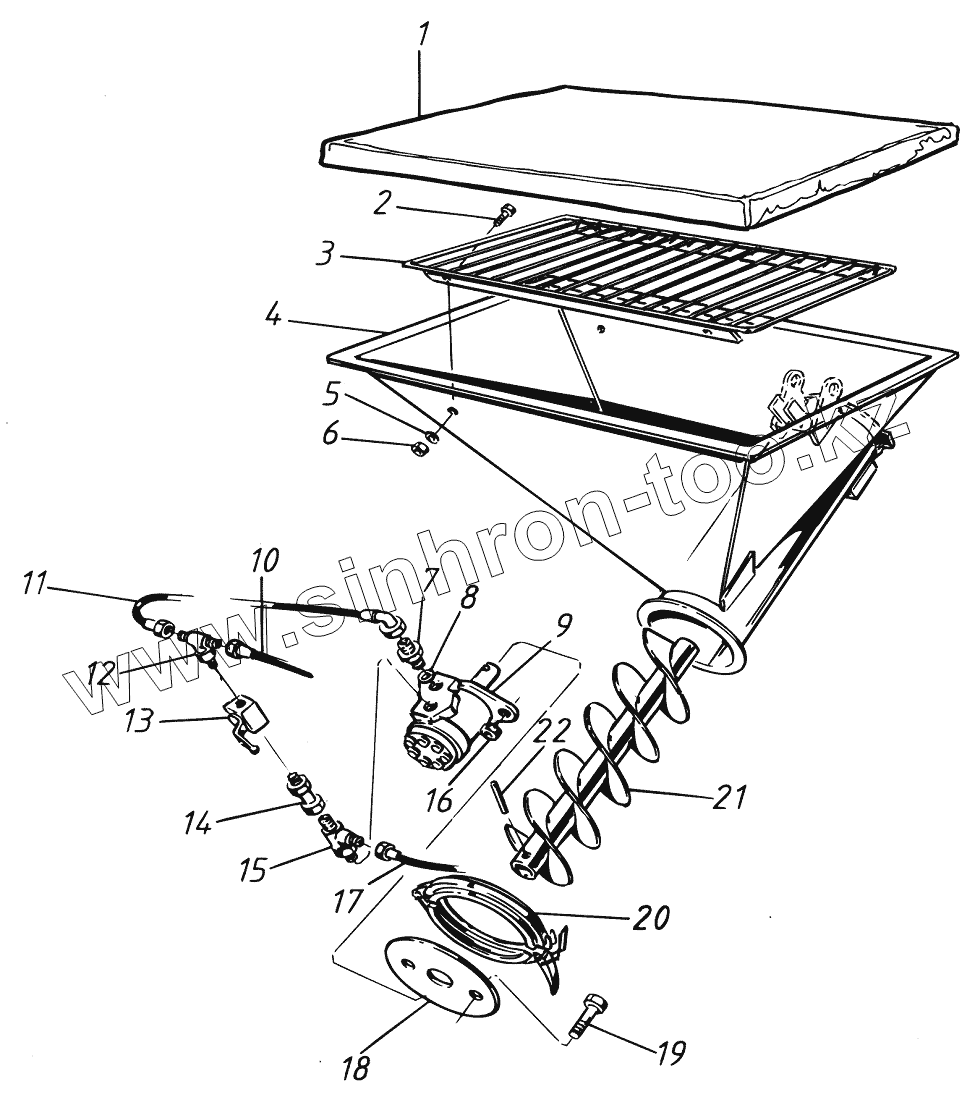

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F. Auger RD 500-800F
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 424328 | Shablon plate | |
| 2 | 422853 | Bracket | |
| 3 | 50010804021 | Screw | |
| 4 | 52030815291 | Spring washer | |
| 5 | 422850 | Outlet tube | |
| 6 | 50010801621 | Screw | |
| 7 | 51010800021 | Lock nut | |
| 8 | 422870 | Hydraulic coupling | |
| 9 | 422849 | Bracket | |
| 10 | 52050935241 | Washer | |
| 11 | 427190 | Bearing | |
| 12 | 50010805021 | Screw | |
| 13 | 422848 | Stay | |
| 14 | 50001614021 | Screw | |
| 15 | 52031627391 | Spring washer | |
| 16 | 51011600021 | Lock nut | |
| 17 | 422847 | Stay | |
| 18 | 422867 | Reducing | |
| 19 | 50002030021 | Screw | |
| 20 | 422852 | Bracket | |
| 21 | 422866 | Hydraulic hose | |
| 22 | 422868 | Hydraulic coupling | |
| 23 | 50000655021 | Screw | |
| 24 | 422872 | Hydraulic hose | |
| 25 | 422873 | Adapter | |
| 26 | 422874 | Valve | |
| 27 | 424322 | Hydraulic hose | |
| 28 | 402203 | Rubber steel washer | |
| 29 | 422875 | Adapter | |
| 30 | 422865 | Hydraulic coupling | |
| 31 | 420881 | Locking ring | |
| 32 | 51012000021 | Lock nut | |
| 33 | 52032034491 | Spring washer | |
| 34 | 422861 | Locking pin with chain | |
| 35 | 53030504071 | Split pin | |
| 36 | 427191 | Axle | |
| 37 | 52032037291 | Spring washer | |
| 38 | 51010600021 | Lock nut | |
| 39 | 52000612241 | Washer | |
| 40 | 50000602521 | Screw | |
| 41 | 422862 | Cover with chain | |
| 42 | 422851 | Outlet screw | |
| 43 | 422854 | Spring latch | |
| 44 | 424327 | Flange | |
| 45 | 422871 | Ball valve, three-way | |
| 46 | 422869 | Hydraulic coupling | |
| 47 | 52030615291 | Spring washer | |
| 48 | 422864 | Hydraulic hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
