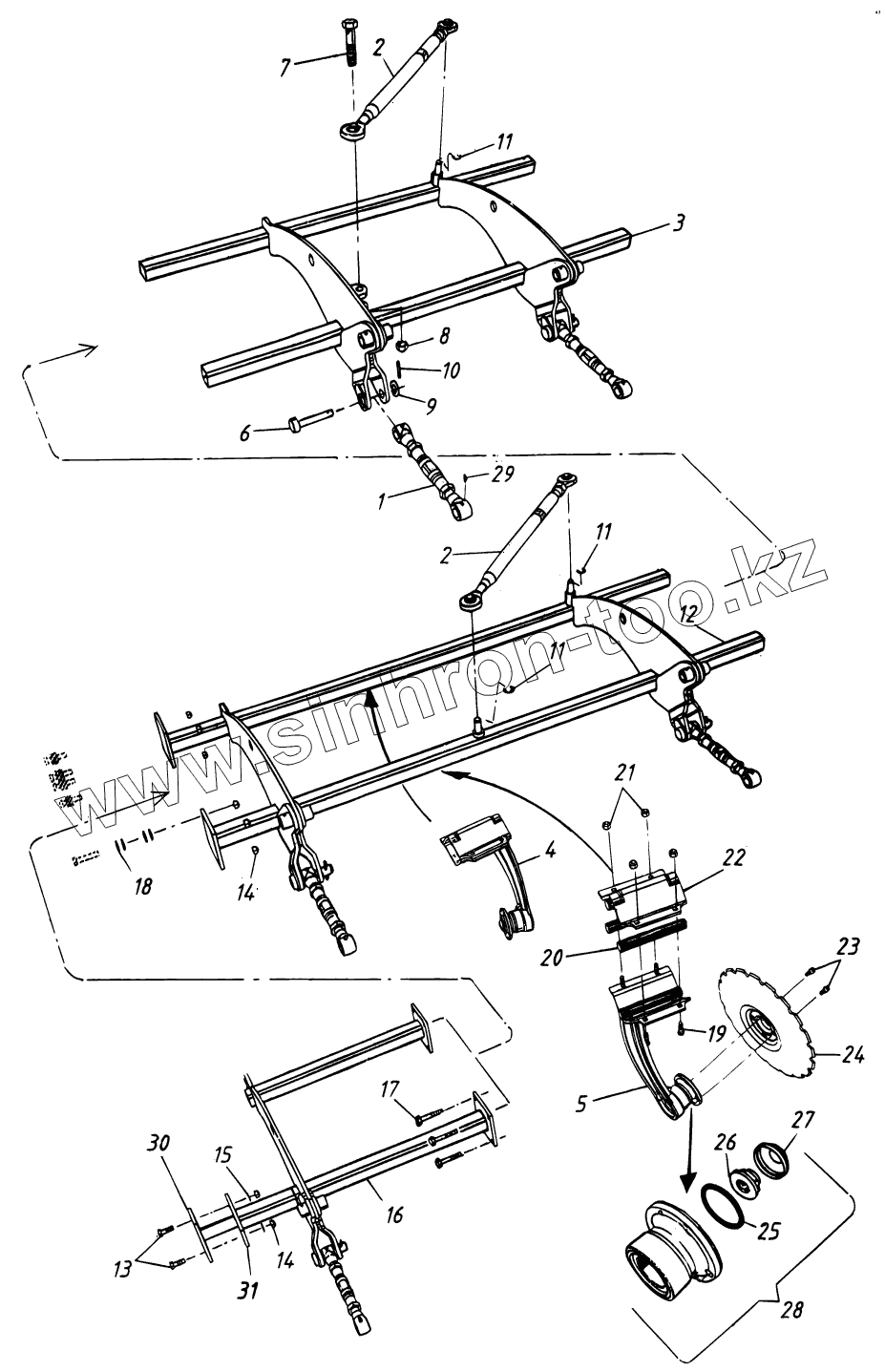

Каталог запасных частей к технике: Vaderstad Carrier CR420-820. System disc CR 420-820, 4100-
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 432557 | Push rod | |
| 2 | 444775 | Push rod | |
| 3 | 450801 | Frame | |
| 4 | 450911 | Disc arm | |
| 5 | 450912 | Disc arm | |
| 6 | 451564 | Pin | |
| 7 | 50002410021 | Screw | |
| 8 | 51022400021 | Lock nut | |
| 9 | 52003000041 | Washer | |
| 10 | 53011005091 | Lock pin | |
| 11 | 54021900091 | Circlip | |
| 12 | 450803 | Frame | |
| 12 | 450817 | Frame | |
| 12 | 450815 | Frame | |
| 12 | 450813 | Frame | |
| 12 | 450811 | Frame | |
| 12 | 450809 | Frame | |
| 12 | 450807 | Frame | |
| 12 | 450805 | Frame | |
| 13 | 50001604511 | Screw | |
| 14 | 51021600021 | Lock nut | |
| 15 | 52001600041 | Washer | |
| 16 | 450819 | Frame | |
| 16 | 450821 | Frame | |
| 17 | 50001607021 | Screw | |
| 18 | 52061600091 | Spring washer | |
| 19 | 428571 | Carriage bolt | |
| 20 | 411746 | Rubber rod | |
| 21 | 51011200021 | Lock nut | |
| 22 | 307168 | Cover | |
| 23 | 424928 | Screw, tapered | |
| 24 | 444687 | Disc | |
| 25 | 424961 | O-ring | |
| 26 | 445483 | Nut | |
| 27 | 424916 | Plastic cap | |
| 28 | 440488 | Hub | |
| 29 | 408473 | Grease nipple | |
| 30 | 445212 | Bracket | |
| 31 | 429049 | Bracket | |
| 31 | 429048 | Bracket |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
