Каталог запасных частей к технике: Vaderstad Carrier CR420-820. Scraper CR 420-820, 4100-
1
1
2
3
4
4
4
5
5
6
7
8
8
8
9
9
9
9
9
10
10
10
11
11
11
12
13
14
15
16
16
16
17
18
19
20
21

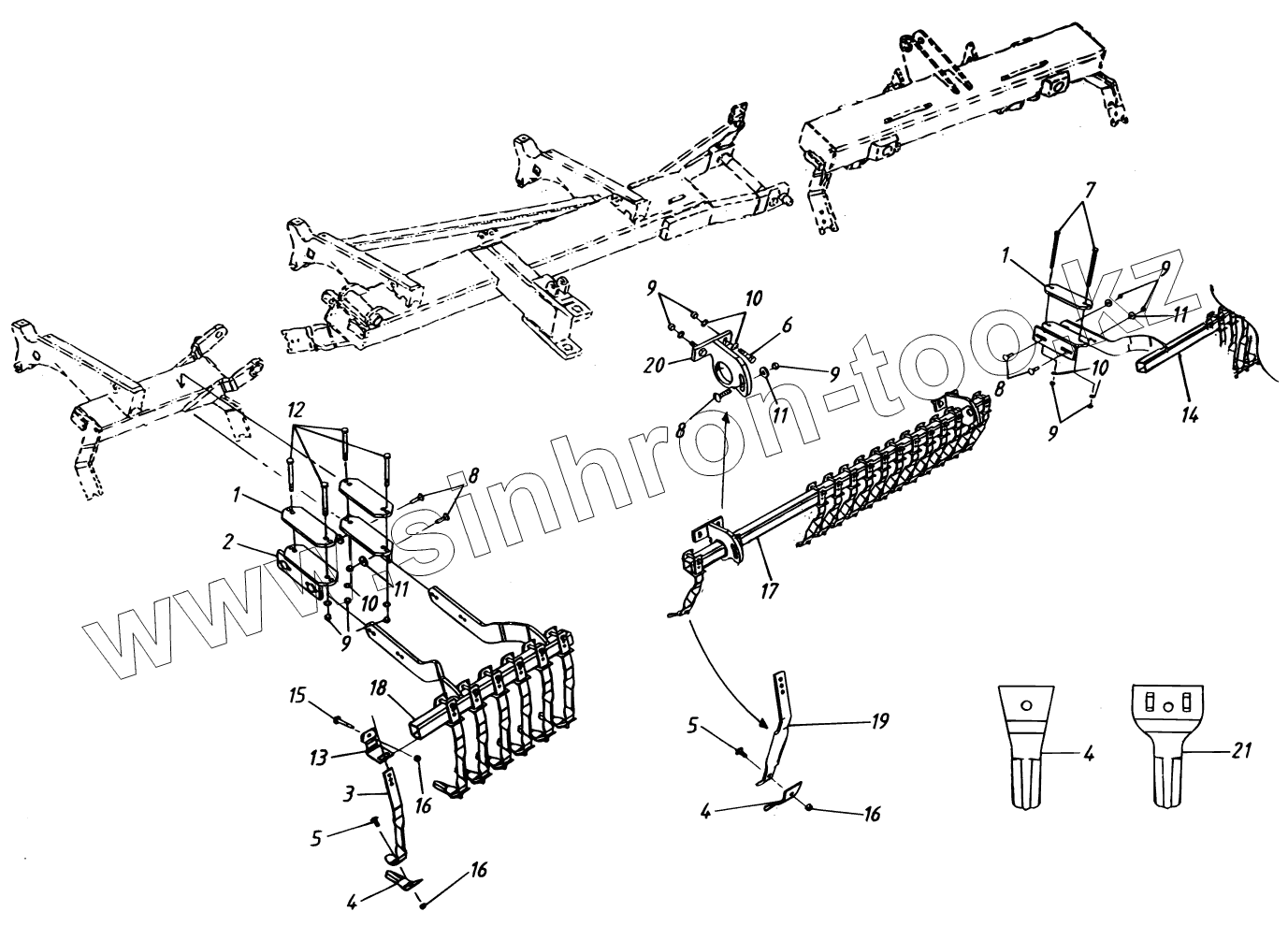

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 422731 | Mounting plate | |
| 2 | 447323 | Bracket | |
| 2 | 447324 | Bracket | |
| 3 | 450432 | Tine | |
| 4 | 451404 | Plate | |
| 5 | 50061203021 | Carriage bolt | |
| 6 | 50061605021 | Carriage bolt | |
| 7 | 50001621021 | Screw | |
| 8 | 50061606011 | Carriage bolt | |
| 9 | 51021600021 | Lock nut | |
| 10 | 52001600041 | Washer | |
| 11 | 52111600041 | Washer | |
| 12 | 50001615021 | Screw | |
| 13 | 426600 | Tine mounting | |
| 14 | 445624 | Scraper beam | |
| 14 | 432500 | Scraper beam | |
| 15 | 50061210021 | Carriage bolt | |
| 16 | 51011200021 | Lock nut | |
| 17 | 451036 | Scraper beam | |
| 17 | 451038 | Scraper beam | |
| 17 | 446941 | Scraper beam, wheel section | |
| 17 | 446943 | Scraper beam, wheel section | |
| 18 | 432503 | Scraper beam, external | |
| 18 | 432499 | Scraper beam, external | |
| 19 | 450316 | Tine | |
| 20 | 446934 | Holder | |
| 21 | 450318 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
