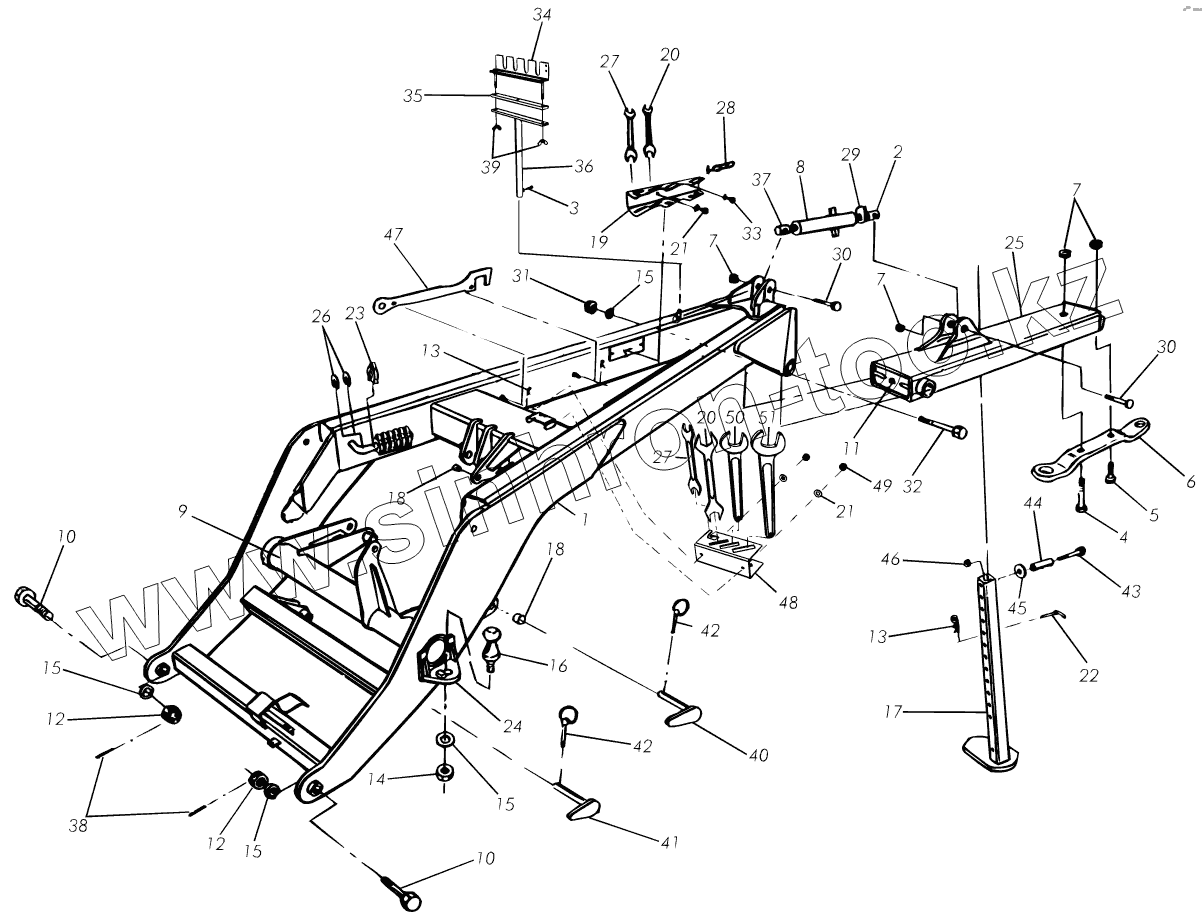

Каталог запасных частей к технике: Vaderstad Carrier CR420-820. Drawbar CR 650-820, 3210-

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
10
10
11
12
12
13
13
14
15
15
15
15
16
17
18
18
19
20
20
21
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали
1 442820 Drawbar
1 450550 Drawbar
2 412597 Push rod end, RH thread
3 50010801221 Screw
4 415183 Screw
5 404300 Screw
6 426029 Draw ear
7 51012400021 Lock nut
8 414702 Push rod
8 305166 Push rod
9 450551 Rocker shaft
9 442819 Rocker shaft
10 428840 Screw
11 407661 Lubricating nipple
12 51263000021 Castle nut
13 405080 R-clip
14 51013000021 Lock nut
15 52003000041 Washer
16 422133 Tow hook
17 454452 Supporting leg
18 53022501490 Roll pin
19 444993 Bracket
20 444991 Tool
21 52000800041 Washer
22 401029 Locking pin
23 446891 Spacer
23 455361 Spacer
24 422503 Bracket
25 429524 Drawbar
26 433570 Spacer
27 444990 Tool
28 407032 Rubber strap
29 412598 Securing plate
30 415182 Screw
31 51023000011 Lock nut
32 429015 Pin bolt
33 50000801221 Screw
34 427221 Plate, hose clamp
35 427218 Hose clamp rubber
36 427222 Hose clamp
37 412596 Push rod end, LH thread
38 53000605091 Roll pin
39 51050800021 Wing nut
40 433247 Pin bolt
41 433246 Pin bolt
42 433250 Pin
43 50001613021 Screw
44 440418 Tube
45 52141600041 Washer
46 51011600021 Lock nut
47 449094 Tool
48 458591 Bracket
48 453229 Bracket
49 51010800021 Lock nut
50 457636 Key
51 457637 Key
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
