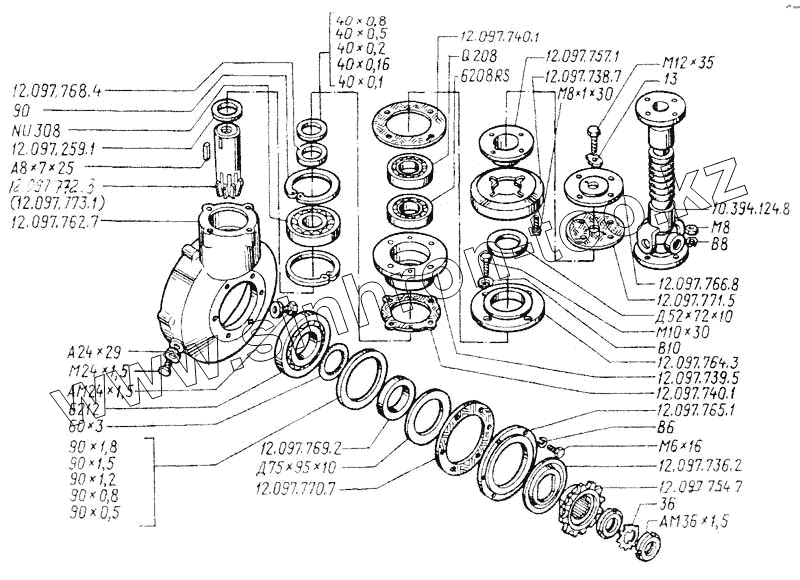

Каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор битера с карданным валом
13
М24х1,5
12.097.740.1
12.097.740.1
12.097.770.7
А24х29
12.097.771.5
12.097.766.8
12.097.757.1
12.097.259.1
12.097.736.2
В8
В6
В10
АМ24х1,5
36
40х0,8
40х0,5
40х0,1
40х0,2
90х1,8
90х1,2
90х1,5
90х0,8
90х0,5
40х0,16
А8х7х25
90
М10х30
М12х35
М6х16
10.394.124.8
12.097.772.3
12.097.768.4
12.097.769.2
12.097.739.5
М8
АМ36х1,5
12,097.754.7
60х3
М8.х1х30
12.097.762.7
12.097.738.7
12.097.765.1
12.097.764.3
Д52х72х10
Д75х95х10
12.097.773.1
Q208
NU308
6208RS
6212
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 13 | 13 | Шайба стопорная | |
| М24х1,5 | М24х1,5 | Пробка | |
| 12.097.740.1 | 12.097.740.1 | Прокладка | |
| 12.097.770.7 | 12.097.770.7 | Прокладка | |
| А24х29 | А24х29 | Уплотнение | |
| 12.097.771.5 | 12.097.771.5 | Уплотнение | |
| 12.097.766.8 | 12.097.766.8 | Фланец | |
| 12.097.757.1 | 12.097.757.1 | Фланец привода | |
| 12.097.259.1 | 12.097.259.1 | Шайба | |
| 12.097.736.2 | 12.097.736.2 | Шайба балансировочная | |
| В8 | В8 | Шайба пружинная | |
| В6 | В6 | Шайба пружинная | |
| В10 | В10 | Шайба пружинная | |
| АМ24х1,5 | АМ24х1,5 | Пробка магнитная | |
| 36 | 36 | Шайба стопорная | |
| 40х0,8 | 40х0,8 | Шайба установочная | |
| 40х0,5 | 40х0,5 | Шайба установочная | |
| 40х0,1 | 40х0,1 | Шайба установочная | |
| 40х0,2 | 40х0,2 | Шайба установочная | |
| 90х1,8 | 90х1,8 | Шайба установочная | |
| 90х1,2 | 90х1,2 | Шайба установочная | |
| 90х1,5 | 90х1,5 | Шайба установочная | |
| 90х0,8 | 90х0,8 | Шайба установочная | |
| 90х0,5 | 90х0,5 | Шайба установочная | |
| 40х0,16 | 40х0,16 | Шайба установочная | |
| А8х7х25 | А8х7х25 | Шпонка | |
| 90 | 90 | Кольцо стопорное | |
| М10х30 | М10х30 | Болт | |
| М12х35 | М12х35 | Болт | |
| М6х16 | М6х16 | Болт | |
| 10.394.124.8 | 10.394.124.8 | Вал карданный двухшарнирный | |
| 12.097.772.3 | 12.097.772.3 | Вал-шестерня | |
| 12.097.768.4 | 12.097.768.4 | Втулка | |
| 12.097.769.2 | 12.097.769.2 | Втулка | |
| 12.097.739.5 | 12.097.739.5 | Втулка фланцевая | |
| М8 | М8 | Гайка-барашек | |
| АМ36х1,5 | АМ36х1,5 | Гайка шлицевая | |
| 12,097.754.7 | 12,097.754.7 | Звездочка | |
| 60х3 | 60х3 | Кольцо резиновое | |
| М8.х1х30 | М8.х1х30 | Болт | |
| 12.097.762.7 | 12.097.762.7 | Корпус | |
| 12.097.738.7 | 12.097.738.7 | Крышка | |
| 12.097.765.1 | 12.097.765.1 | Крышка сквозная | |
| 12.097.764.3 | 12.097.764.3 | Крышка сквозная | |
| Д52х72х10 | Д52х72х10 | Манжета | |
| Д75х95х10 | Д75х95х10 | Манжета | |
| 12.097.773.1 | 12.097.773.1 | Пара шестерен | |
| Q208 | Q208 | Подшипник | |
| NU308 | NU308 | Подшипник | |
| 6208RS | 6208RS | Подшипник | |
| 6212 | 6212 | Подшипник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
