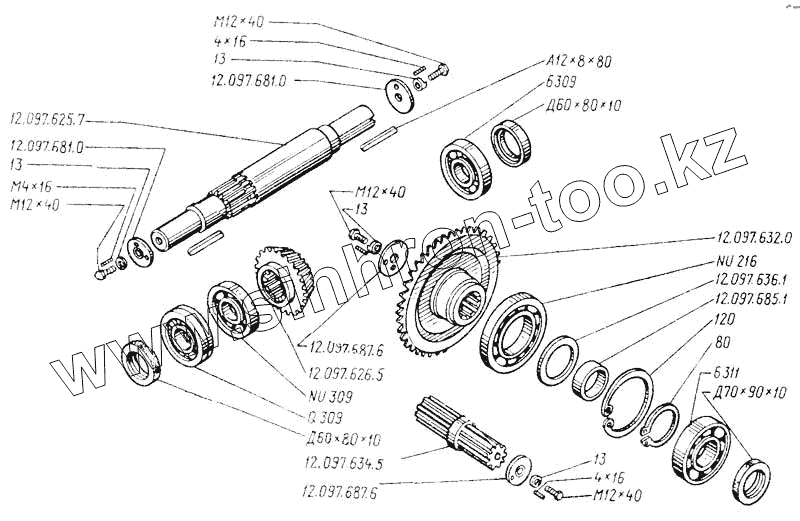

Каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор. Валы и шестерни
6309
А12х8х80
12.097.632.0
12.097.626.5
13
13
13
13
12.097.681.0
12.097.681.0
12.097.636.1
12.097.687.6
12.097.687.6
Q309
NU216
NU309
М12х40
М12х40
М12х40
М12х40
6311
Д60х80х10
Д60х80х10
Д70х90х10
120
80
12.097.85.1
М4х16
М4х16
М4х16
12.097.625.7
12.097.634.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 6309 | 6309 | Подшипник | |
| А12х8х80 | А12х8х80 | Шпонка | |
| 12.097.632.0 | 12.097.632.0 | Шестерня | |
| 12.097.626.5 | 12.097.626.5 | Шестерня | |
| 13 | 13 | Шайба стопорная | |
| 12.097.681.0 | 12.097.681.0 | Шайба | |
| 12.097.636.1 | 12.097.636.1 | Шайба | |
| 12.097.687.6 | 12.097.687.6 | Шайба | |
| Q309 | Q309 | Подшипник | |
| NU216 | NU216 | Подшипник | |
| NU309 | NU309 | Подшипник | |
| М12х40 | М12х40 | Болт | |
| 6311 | 6311 | Подшипник | |
| Д60х80х10 | Д60х80х10 | Манжета | |
| Д70х90х10 | Д70х90х10 | Манжета | |
| 120 | 120 | Кольцо стопорное | |
| 80 | 80 | Кольцо стопорное | |
| 12.097.85.1 | 12.097.85.1 | Втулка распорная | |
| М4х16 | М4х16 | Винт установочный | |
| 12.097.625.7 | 12.097.625.7 | Вал приводной | |
| 12.097.634.5 | 12.097.634.5 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
