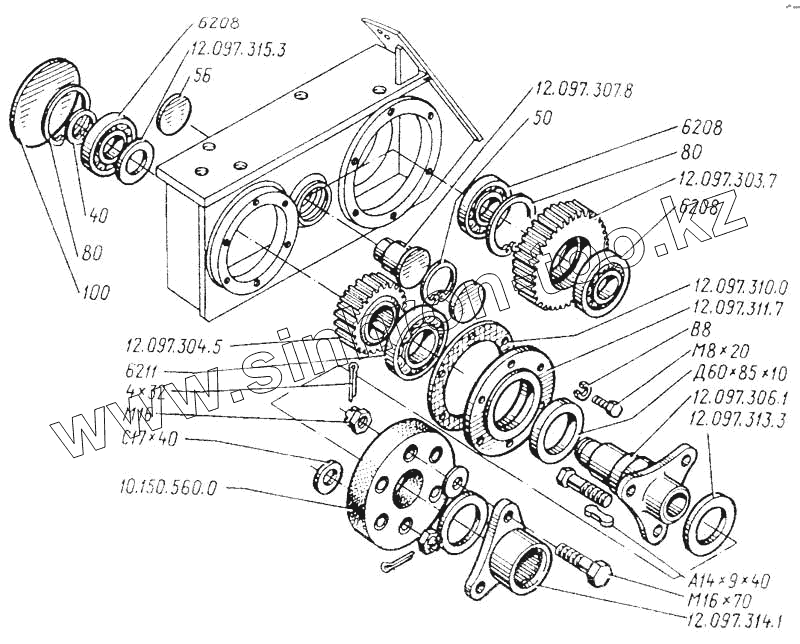

Каталог запасных частей к технике: ТКЗ КС-6Б. Редуктор. Вал и шестерни

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12.097.307.8
А14х9х40
4х32
12.097.303.7
12.097.304.5
12.097.313.3
12.097.315.3
С17х40
В8
12.097.310.0
12.097.314.1
6211
6208
6208
6208
М16х70
10.150.560.0
Д60х85х10
12.097.311.7
40
50
80
80
100
56
М16
12.097.306.1
М8х20
Позиция на иллюстрации Заводской номер детали Название детали
12.097.307.8 12.097.307.8 Ось промежуточной шестерни
А14х9х40 А14х9х40 Шпонка
4х32 4х32 Шплинт
12.097.303.7 12.097.303.7 Шестерня промежуточная
12.097.304.5 12.097.304.5 Шестерня
12.097.313.3 12.097.313.3 Шайба
12.097.315.3 12.097.315.3 Шайба
С17х40 С17х40 Шайба
В8 В8 Шайба пружинная
12.097.310.0 12.097.310.0 Прокладка
12.097.314.1 12.097.314.1 Полумуфта
6211 6211 Подшипник
6208 6208 Подшипник
М16х70 М16х70 Болт
10.150.560.0 10.150.560.0 Муфта 120LаN 17305 резино-тросовая
Д60х85х10 Д60х85х10 Манжета
12.097.311.7 12.097.311.7 Крышка
40 40 Кольцо стопорное
50 50 Кольцо стопорное
80 80 Кольцо стопорное
100 100 Заглушка
56 56 Заглушка
М16 М16 Гайка
12.097.306.1 12.097.306.1 Вал
М8х20 М8х20 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
