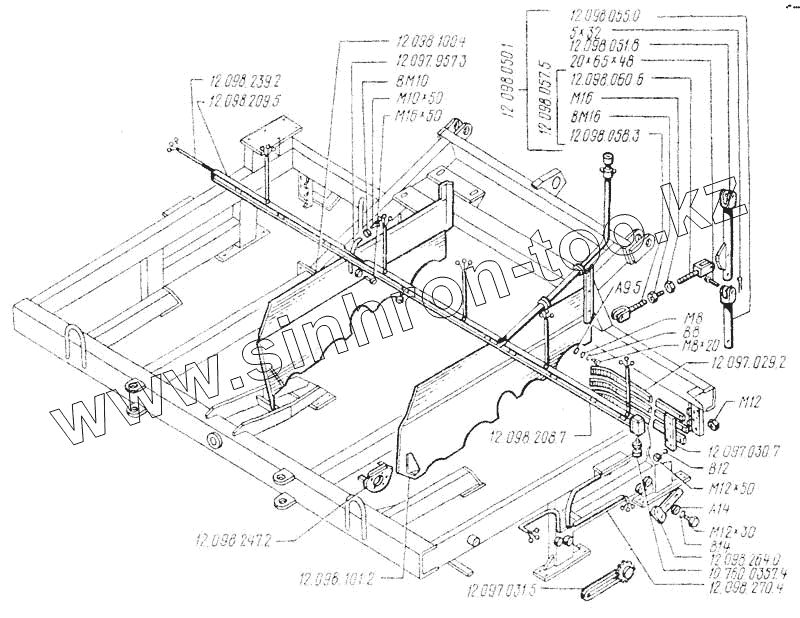

Каталог запасных частей к технике: ТКЗ КС-6Б. Рама корнеуборщика со щитками
А14
12.098.247.2
12.098.050.1
20х65х48
12.097.030.7
12.097.029.2
10.760.0357.4
12.097.031.5
12.098.264.0
В8
В14
В12
12.098.208.7
12.098.209.5
5х32
12.098.101.2
12.098.100.4
М12
М12х50
М12х30
М8х20
12.098.058.3
12.098.060.6
М10х50
ВМ16
ВМ10
М16х50
М8
М16
12.098.057.5
12.098.055.0
12.098.239.2
12.098.270.4
12.098.051.8
12.097.957.3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| А14 | А14 | Шайба | |
| 12.098.247.2 | 12.098.247.2 | Кронштейн датчика 8 | |
| 12.098.050.1 | 12.098.050.1 | Механизм связи | |
| 20х65х48 | 20х65х48 | Ось | |
| 12.097.030.7 | 12.097.030.7 | Планка | |
| 12.097.029.2 | 12.097.029.2 | Пружина плоская | |
| 10.760.0357.4 | 10.760.0357.4 | Разъем штепсельный 10 | |
| 12.097.031.5 | 12.097.031.5 | Устройство натяжное в сборе | |
| А9.5 | А9.5 | Шайба | |
| 12.098.264.0 | 12.098.264.0 | Кронштейн датчика 7 | |
| В8 | В8 | Шайба пружинная | |
| В14 | В14 | Шайба пружинная | |
| В12 | В12 | Шайба пружинная | |
| 12.098.208.7 | 12.098.208.7 | Шина кабеля левая | |
| 12.098.209.5 | 12.098.209.5 | Шина кабеля правая | |
| 5х32 | 5х32 | Шплинт | |
| 12.098.101.2 | 12.098.101.2 | Щиток левый | |
| 12.098.100.4 | 12.098.100.4 | Щиток правый | |
| М12 | М12 | Гайка | |
| М12х50 | М12х50 | Болт | |
| М12х30 | М12х30 | Болт | |
| М8х20 | М8х20 | Болт | |
| 12.098.058.3 | 12.098.058.3 | Вилка левая | |
| 12.098.060.6 | 12.098.060.6 | Вилка правая | |
| М10х50 | М10х50 | Винт | |
| ВМ16 | ВМ16 | Гайка | |
| ВМ10 | ВМ10 | Гайка | |
| М16х50 | М16х50 | Болт | |
| М8 | М8 | Гайка-барашек | |
| М16 | М16 | Гайка | |
| 12.098.057.5 | 12.098.057.5 | Звено соедини тельное длинное | |
| 12.098.055.0 | 12.098.055.0 | Звено соединительное короткое | |
| 12.098.239.2 | 12.098.239.2 | Кабель | |
| 12.098.270.4 | 12.098.270.4 | Кабель 7а и 8а в сборе | |
| 12.098.051.8 | 12.098.051.8 | Коромысло | |
| 12.097.957.3 | 12.097.957.3 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
